AquaGo
![WhatsApp Image 2023-03-09 at 11.38.01.jpeg](/proxy/?url=https://content.instructables.com/F5N/RP03/LF14DT9Q/F5NRP03LF14DT9Q.jpg&filename=WhatsApp Image 2023-03-09 at 11.38.01.jpeg)
Projeto realizado na 4º edição Makeathon de Tecnologia Assistiva do Makerspace da Casa Thomas Jefferson, com apoio da embaixada dos Estados Unidos da América, em parceria com o CIL - Centro Interescolar de Línguas.
Facilitador: Rodrigo Franco e Luan Freitas
Alunos: Larissa Nakabayashi; Ingrid Silva; Sophya Kalyva; Mariana Feitosa; Milena Scardini.
O Projeto surgiu da necessidade de uma integrante do grupo que é atleta paraolímpica de natação. Segundo a atleta, há hoje uma problemática na natação paraolímpica de deficientes visuais, onde acidentes são comuns principalmente envolvendo a colisão do atleta com as raias e as paredes da piscina, o que provoca lesões e reduz o rendimento e autonomia dos mesmos na prática e em competições.
Atualmente há uma solução simples, mas falha, de evitar a colisão do atleta com o final da piscina. Tal solução envolve o treinador e um auxiliar que seguram bastões compridos com bolas nas pontas e cutucam o atleta quando este se aproxima da borda, mas, o equipamento atual possui pouca segurança, nenhuma redundância e expõe o atleta de alto rendimento a falhas humanas, sendo comum acidentes provocados por uma batida no tempo errado ou errar o atleta na hora do cutucão. Já para o problema da colisão dos atletas com as raias, não há qualquer dispositivo desenvolvido que evite estes recorrentes acidentes.
Considerando as limitações do evento, elaboramos um protótipo inicial de projeto a ser desenvolvido para solucionar estes problemas.
A Maquete deste protótipo simula uma raia de piscina a ser percorrida com o dedo e um par de "fones de vibração" a serem colocados atrás da orelha. Caso o "nadador" se mova rumo a uma colisão com as laterais da piscina, ele vai bloquear o laser e o motor referente ao lado que que foi bloqueado vai começar a vibrar, instruindo o nadador a corrigir a direção e se afastar da lateral da raia.
Supplies
- Filamento ABS
- Placa de mdf 3mm 600x400mm
- Arduino uno
- 2 Lasers
- 2 LDR
- 2 motores de vibracall
- fio
- placa perfurada
- conectores e pinos
Fabricação Das Peças
![WhatsApp Image 2023-03-09 at 07.10.00.jpeg](/proxy/?url=https://content.instructables.com/FHE/Z9CR/LF14DNBV/FHEZ9CRLF14DNBV.jpg&filename=WhatsApp Image 2023-03-09 at 07.10.00.jpeg)
Corte as peças conforme os desenhos em anexo
Montagem Da Eletronica
![LUK09306.jpg](/proxy/?url=https://content.instructables.com/FRX/X6OE/LDBZVP1O/FRXX6OELDBZVP1O.jpg&filename=LUK09306.jpg)
![WhatsApp Image 2023-03-09 at 10.24.21.jpeg](/proxy/?url=https://content.instructables.com/FVW/RW41/LF14DNDZ/FVWRW41LF14DNDZ.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.21.jpeg)
![WhatsApp Image 2023-03-09 at 07.09.59.jpeg](/proxy/?url=https://content.instructables.com/FNE/RH7Z/LF14DNBW/FNERH7ZLF14DNBW.jpg&filename=WhatsApp Image 2023-03-09 at 07.09.59.jpeg)

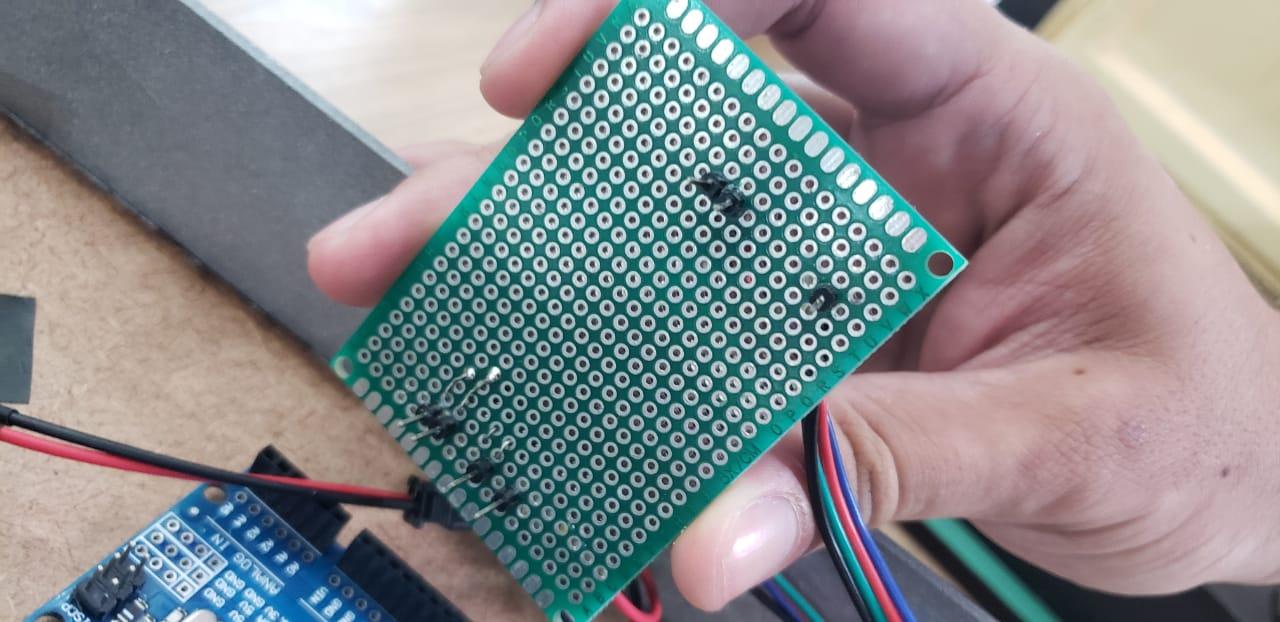

Monte a placa de circuito impresso conforme a imagem, ligando:
-Fios negativos dos motores de vibracall no pino GND
-Fio positivo do motor de vibracall direito no pino 8 e o esquerdo no pino 7
-Sensor DLR direito
- positivo no 5v
- negativo em uma extremidade do resistor e no A0
- a outra ponta do resistor no GND
-Sensor DLR direito
- positivo no 5v
- negativo em uma extremidade do resistor e no A1
- a outra ponta do resistor no GND
-ligar lasers no 5v e no GND
Código Do Arduino
![1024px-ArduinoLogo_®.svg_.png](/proxy/?url=https://content.instructables.com/FNP/IP8P/LF14DP18/FNPIP8PLF14DP18.png&filename=1024px-ArduinoLogo_®.svg_.png)
![placa-arduino-uno-r3-com-cabo-usb-design-original-italiano-D_NQ_NP_910037-MLB31173208686_062019-F.jpg](/proxy/?url=https://content.instructables.com/F1N/CP15/LF14DP19/F1NCP15LF14DP19.jpg&filename=placa-arduino-uno-r3-com-cabo-usb-design-original-italiano-D_NQ_NP_910037-MLB31173208686_062019-F.jpg)

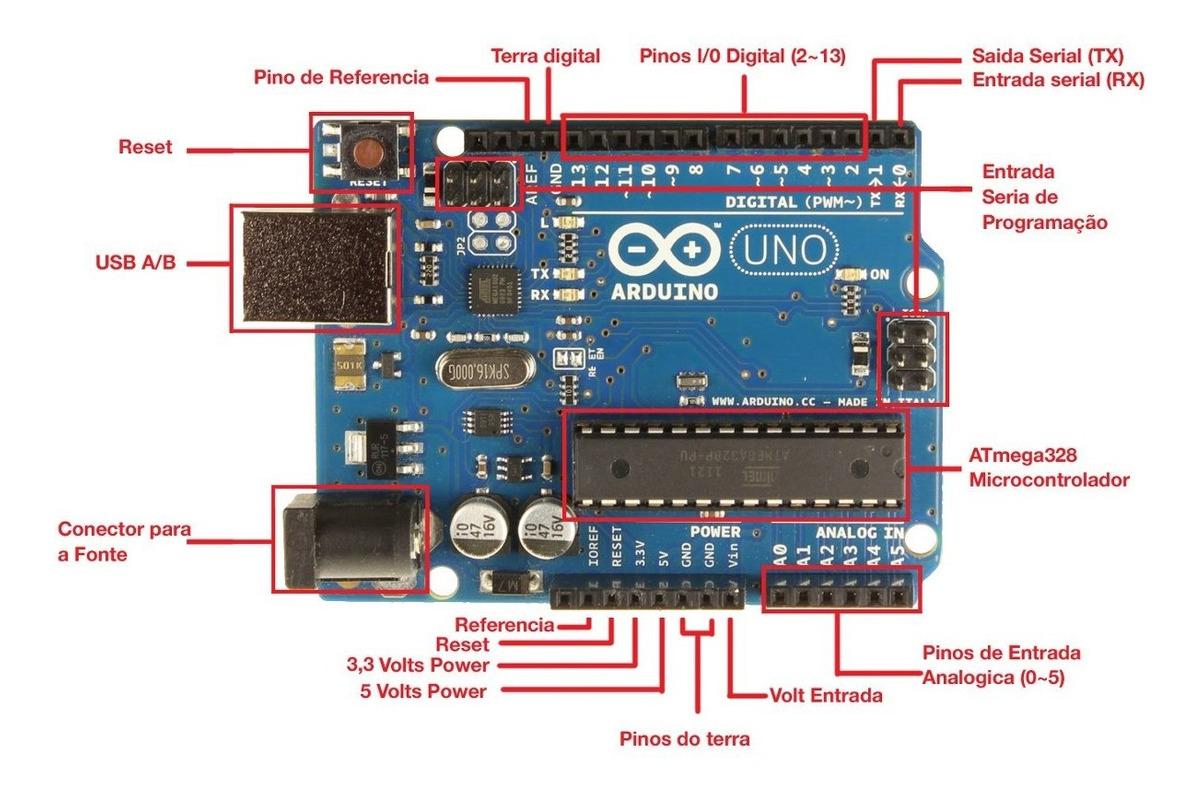

Faça upload do seguinte código:
#define ldr_esquerdo A0
#define ldr_direito A1
#define motor_esquerdo 7
#define motor_direito 8
void setup()
{
pinMode(ldr_esquerdo, INPUT);
pinMode(ldr_direito, INPUT);
pinMode(motor_esquerdo, OUTPUT);
pinMode(motor_direito, OUTPUT);
Serial.begin(9600);
}
void loop()
{
if (analogRead(ldr_esquerdo) < 700) {
digitalWrite (motor_esquerdo, HIGH);
delay (200);
}
if (analogRead(ldr_direito) < 700) {
digitalWrite (motor_direito, HIGH);
delay (200);
}
digitalWrite (motor_esquerdo, LOW);
digitalWrite (motor_direito, LOW);
//Analisa o valor captado nos LDRs
Serial.print("LDR Esquerdo: ");
Serial.print(analogRead(ldr_esquerdo));
Serial.print(" LDR Direito: ");
Serial.println(analogRead(ldr_direito));
//delay(500);
}
Este código vai ficar lendo o sinal do LDR e quando houver uma interrupção da luz do Laser ele vai acionar o motor de vibracall do lado da interrupção
Downloads
Montagem
![WhatsApp Image 2023-03-09 at 10.24.20.jpeg](/proxy/?url=https://content.instructables.com/F0W/HU3L/LF14DNE1/F0WHU3LLF14DNE1.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.20.jpeg)
![WhatsApp Image 2023-03-09 at 10.24.20 (1).jpeg](/proxy/?url=https://content.instructables.com/FKV/XOFG/LF14DNE0/FKVXOFGLF14DNE0.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.20 (1).jpeg)
![WhatsApp Image 2023-03-09 at 10.24.22 (1).jpeg](/proxy/?url=https://content.instructables.com/FQF/LGRF/LF14DNDY/FQFLGRFLF14DNDY.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.22 (1).jpeg)
![WhatsApp Image 2023-03-09 at 10.31.00.jpeg](/proxy/?url=https://content.instructables.com/F9X/PIDB/LF14DNDW/F9XPIDBLF14DNDW.jpg&filename=WhatsApp Image 2023-03-09 at 10.31.00.jpeg)
![WhatsApp Image 2023-03-09 at 10.24.23.jpeg](/proxy/?url=https://content.instructables.com/F5W/UUGC/LF14DNDV/F5WUUGCLF14DNDV.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.23.jpeg)
![WhatsApp Image 2023-03-09 at 10.24.19.jpeg](/proxy/?url=https://content.instructables.com/F4Y/Y2V6/LF14DNE2/F4YY2V6LF14DNE2.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.19.jpeg)

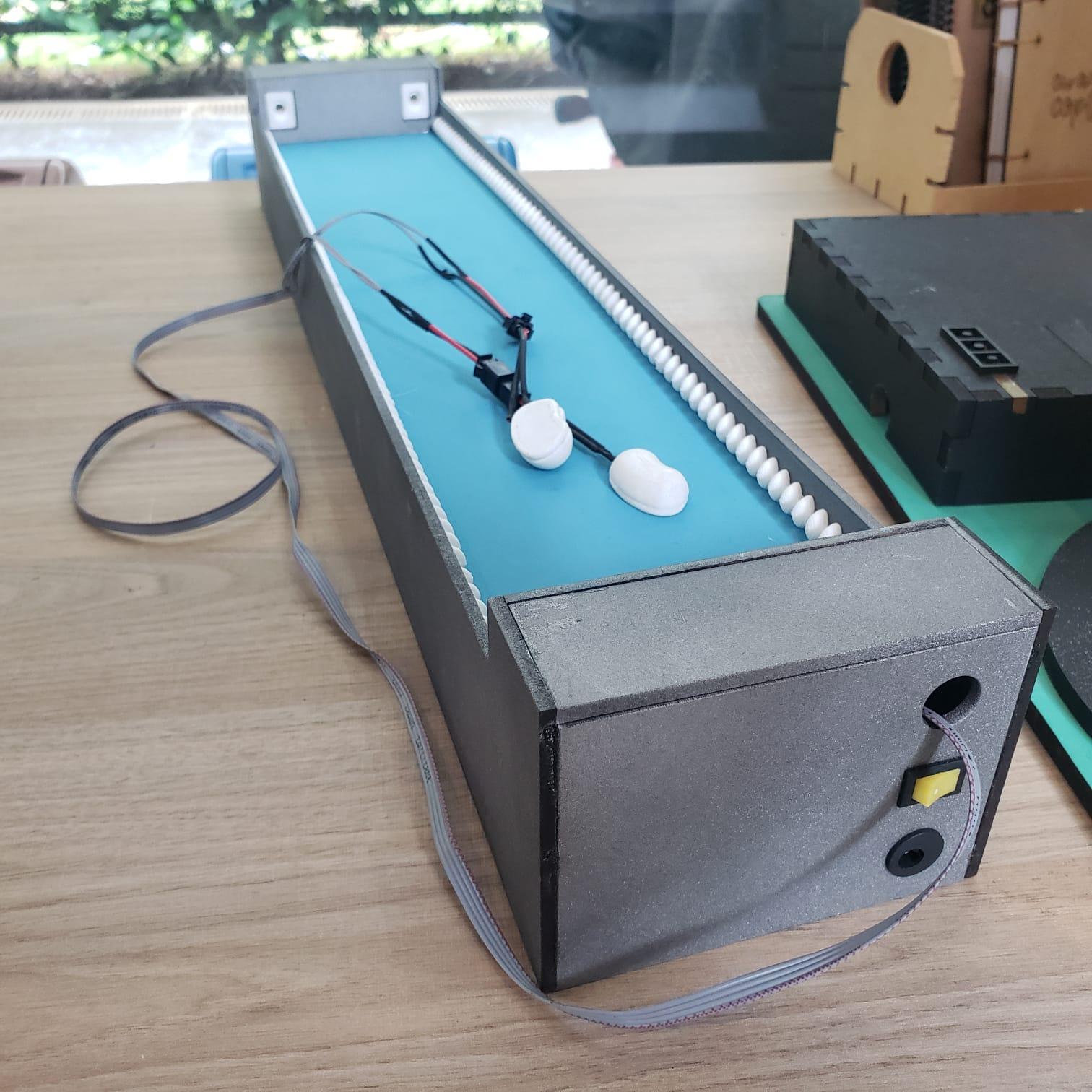

Monte a estrutura de forma a ter 2 lasers emitindo luz de um lado e os sensores LDR do lado oposto. Tenha cuidado ao alinhar os lasers; Neste caso, utilizamos um suporte impresso em 3D para auxiliar no alinhamento dos lasers e LDR's.

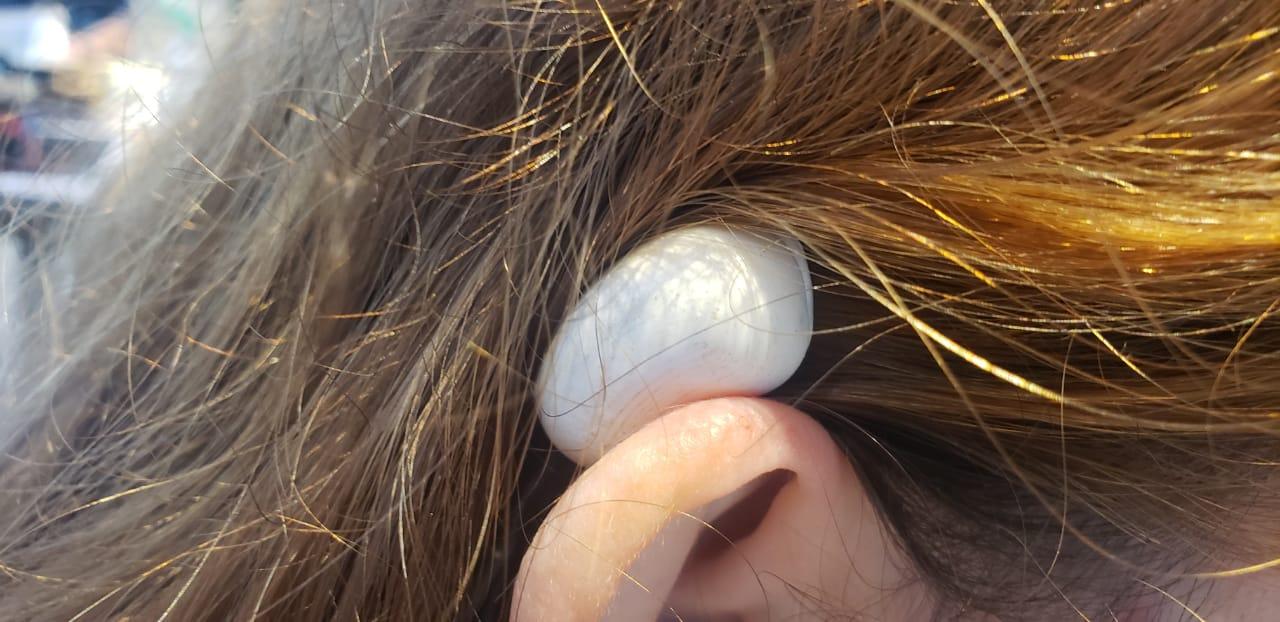

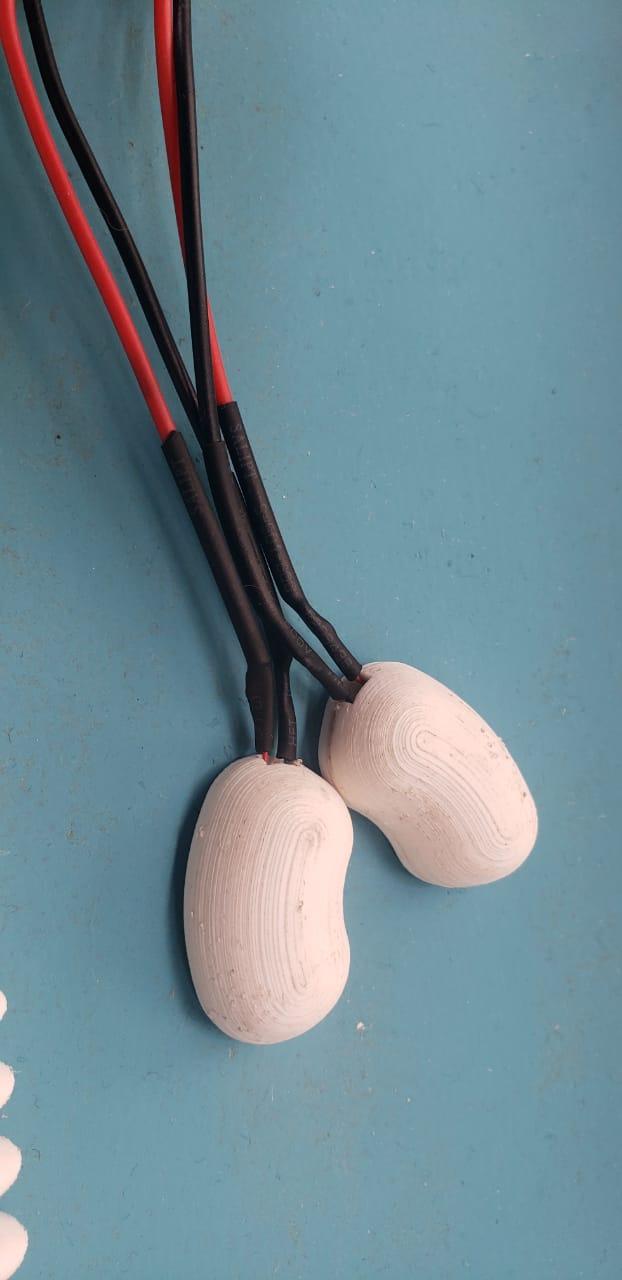

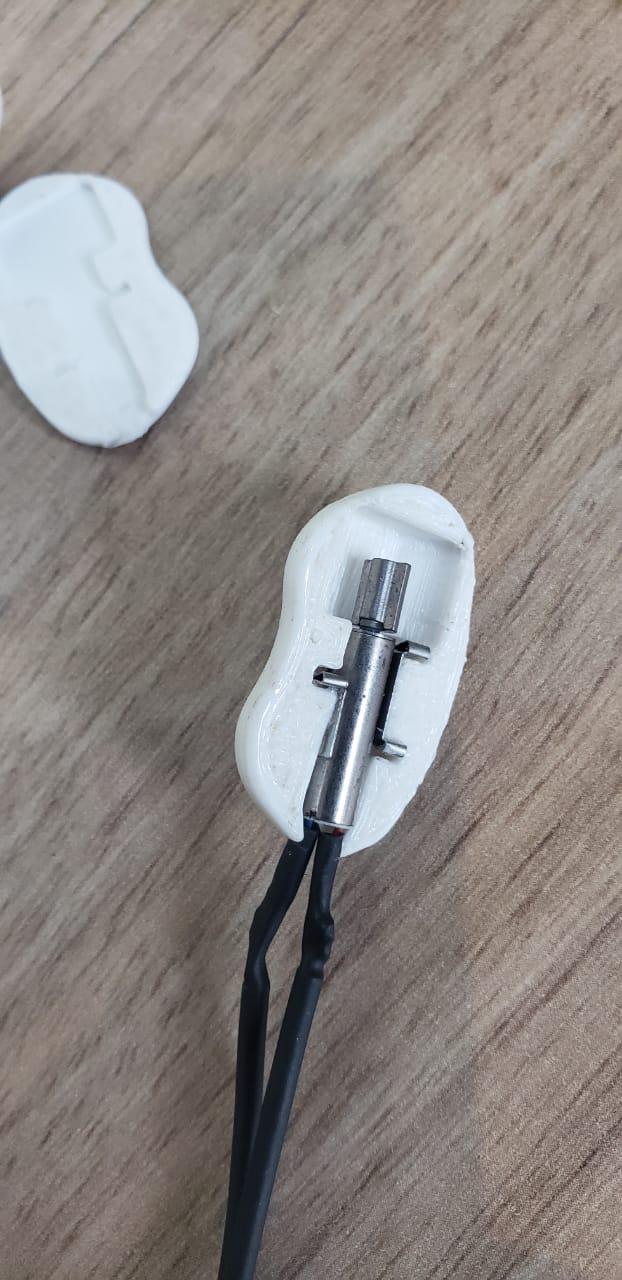

Para os motores de vibração, utilizamos um case ergonômico impresso em 3D para ser colocado atrás da orelha sem causar desconforto.
Adicionalmente, adicionamos a estrutura um switch e uma entrada para fonte de alimentação.
Testando
![WhatsApp Image 2023-03-09 at 10.24.22 (2).jpeg](/proxy/?url=https://content.instructables.com/F2S/0C9W/LF14DNDX/F2S0C9WLF14DNDX.jpg&filename=WhatsApp Image 2023-03-09 at 10.24.22 (2).jpeg)
![WhatsApp Image 2023-03-09 at 11.17.48.jpeg](/proxy/?url=https://content.instructables.com/F14/EHIJ/LF14DR7I/F14EHIJLF14DR7I.jpg&filename=WhatsApp Image 2023-03-09 at 11.17.48.jpeg)
Para testar, ligue o sistema em uma fonte de 12v e bloqueie com o dedo o laser de cada um dos lados e observe se o motor que vibra é o do lado correto.
