Aprende a Soldar - Cohete MakersLab
Montaje de placa de circuito para aprender a soldar

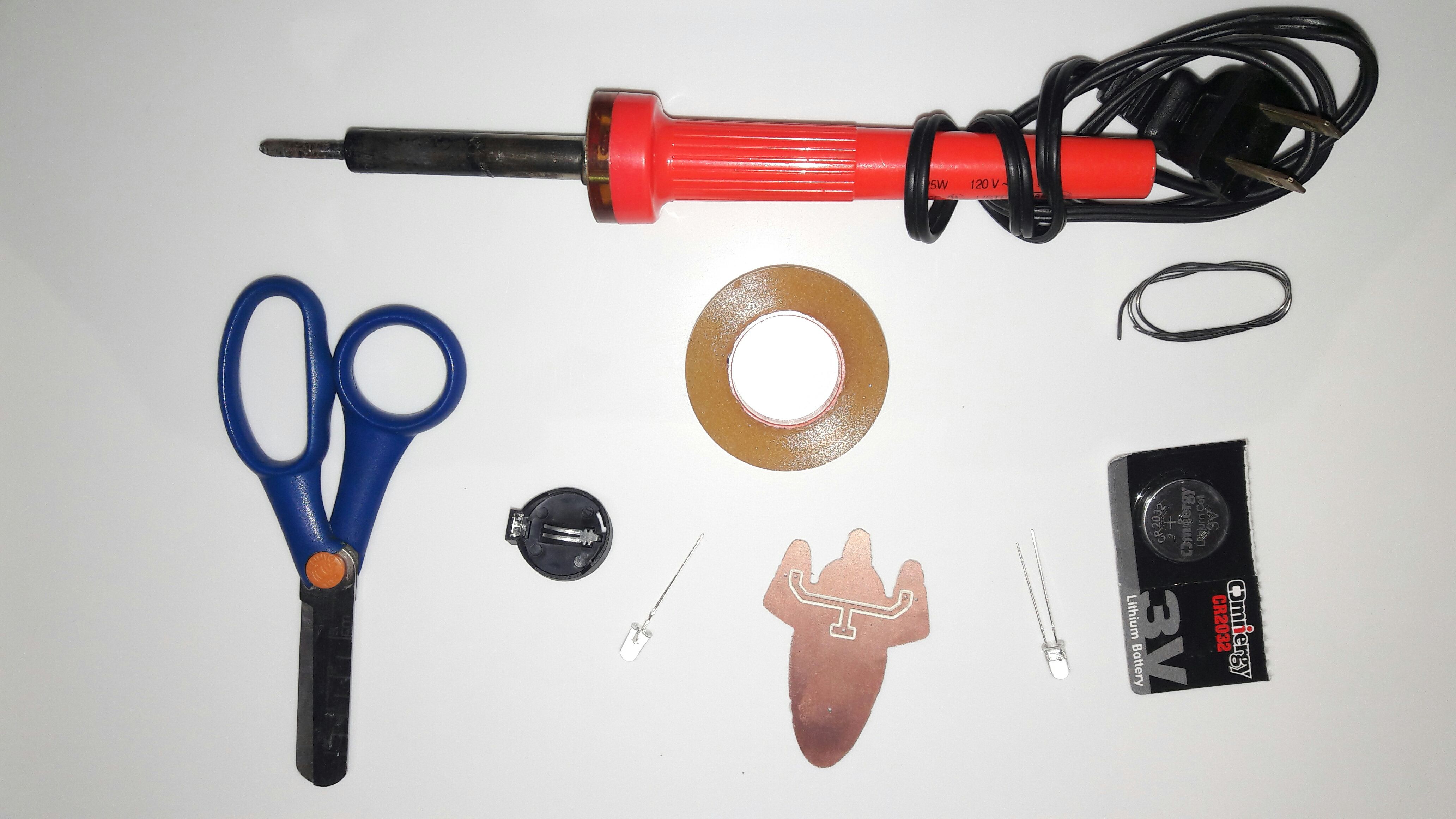

Materiales
Cautín
Soldadura - estaño
Tijeras
Cinta adhesiva
2 LEDs camaleón (RGB)
1 pila CR2032
1 broche para CR2032
1 placa aprende a soldar - MakersLab v3
Soldadura - estaño
Tijeras
Cinta adhesiva
2 LEDs camaleón (RGB)
1 pila CR2032
1 broche para CR2032
1 placa aprende a soldar - MakersLab v3
Colocar LEDs
Utiliza la placa de circuito y los leds.

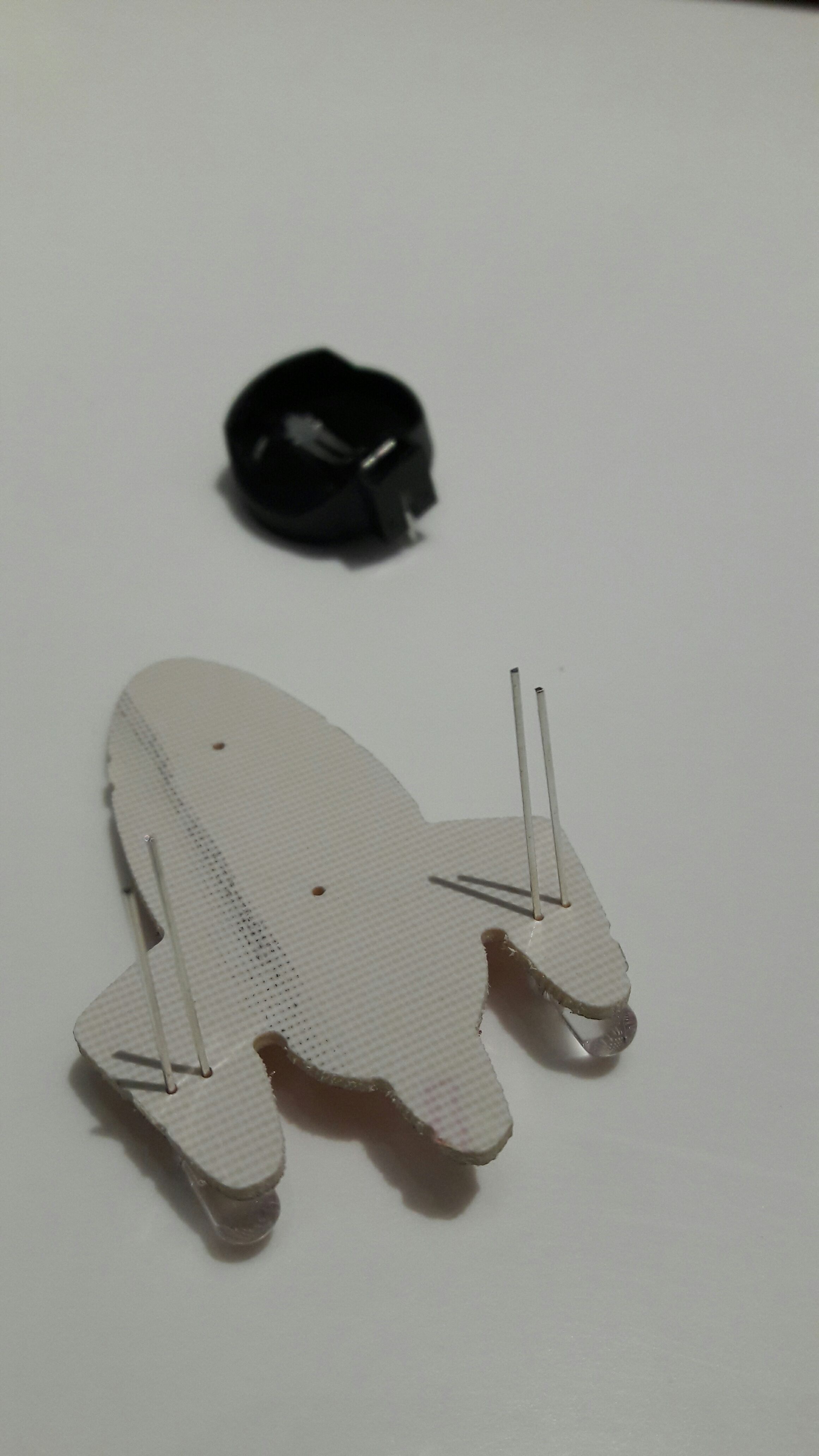

Debes identificar el lado negativo del led. Si miras a través del encapsulado del led podrás ver que una pata del led es más larga y forma una escuadra de 45 grados, coloca esa pata hacia afuera del cohete en las perforaciones echas en la parte inferior.
Podrás reconocer la parte que tiene mayor cobre en el circuito, esta es la tierra o común de nuestro circuito. Hacia esta parte deberás colocar la pata negativa del led.
Coloca ambos LEDs
Debes identificar el lado negativo del led. Si miras a través del encapsulado del led podrás ver que una pata del led es más larga y forma una escuadra de 45 grados, coloca esa pata hacia afuera del cohete en las perforaciones echas en la parte inferior.
Podrás reconocer la parte que tiene mayor cobre en el circuito, esta es la tierra o común de nuestro circuito. Hacia esta parte deberás colocar la pata negativa del led.
Coloca ambos LEDs
Circuito Electrónico

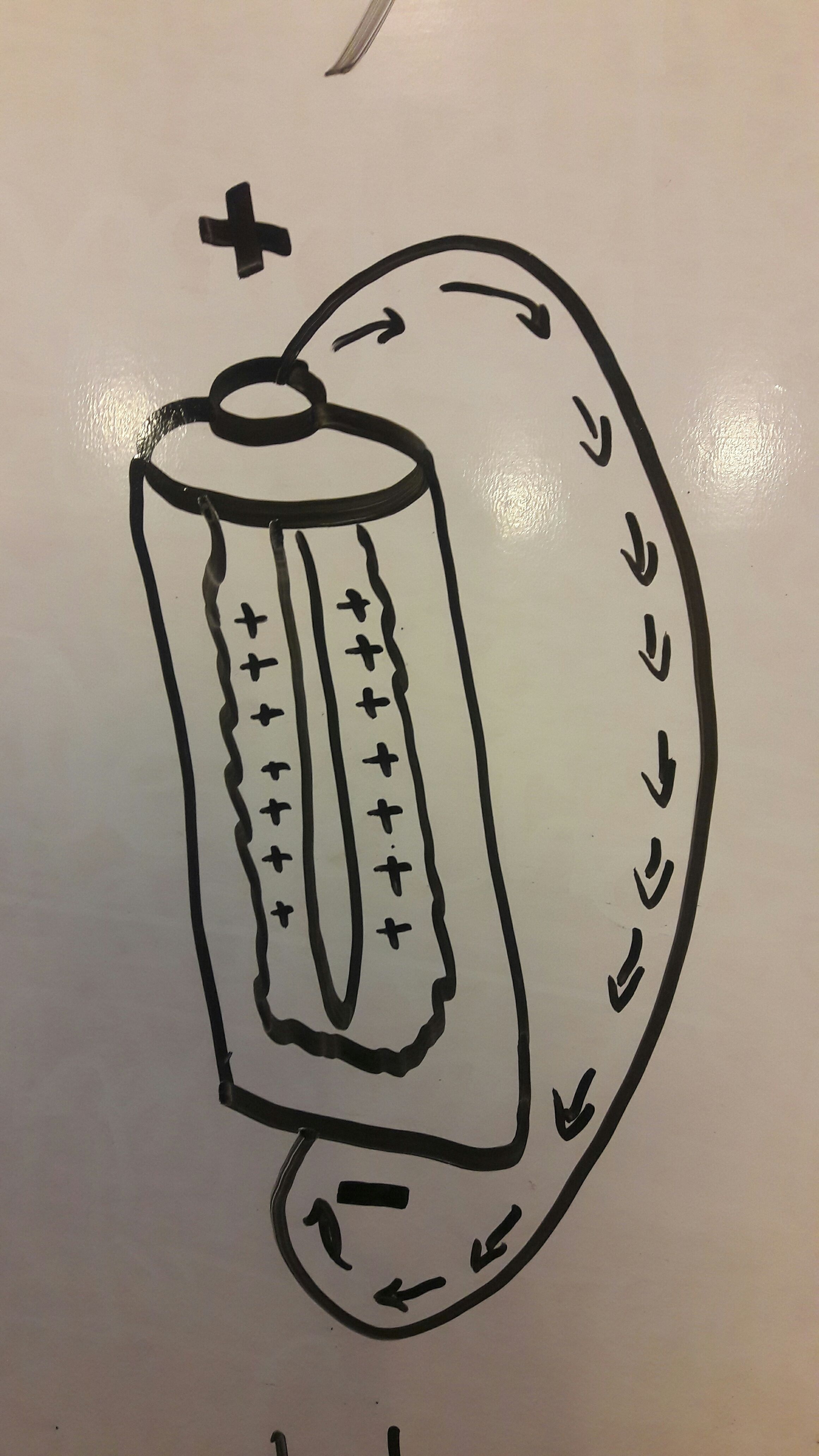

Para crear un circuito se necesita una fuente de energía, en este caso nuestra batería CR2032 de 3v. El circuito electrónico llevará la energía de batería a través de un material conductor para convertirlo en luz (led), sonido (bocina), o movimiento (motor).
Colocar Broche CR2033

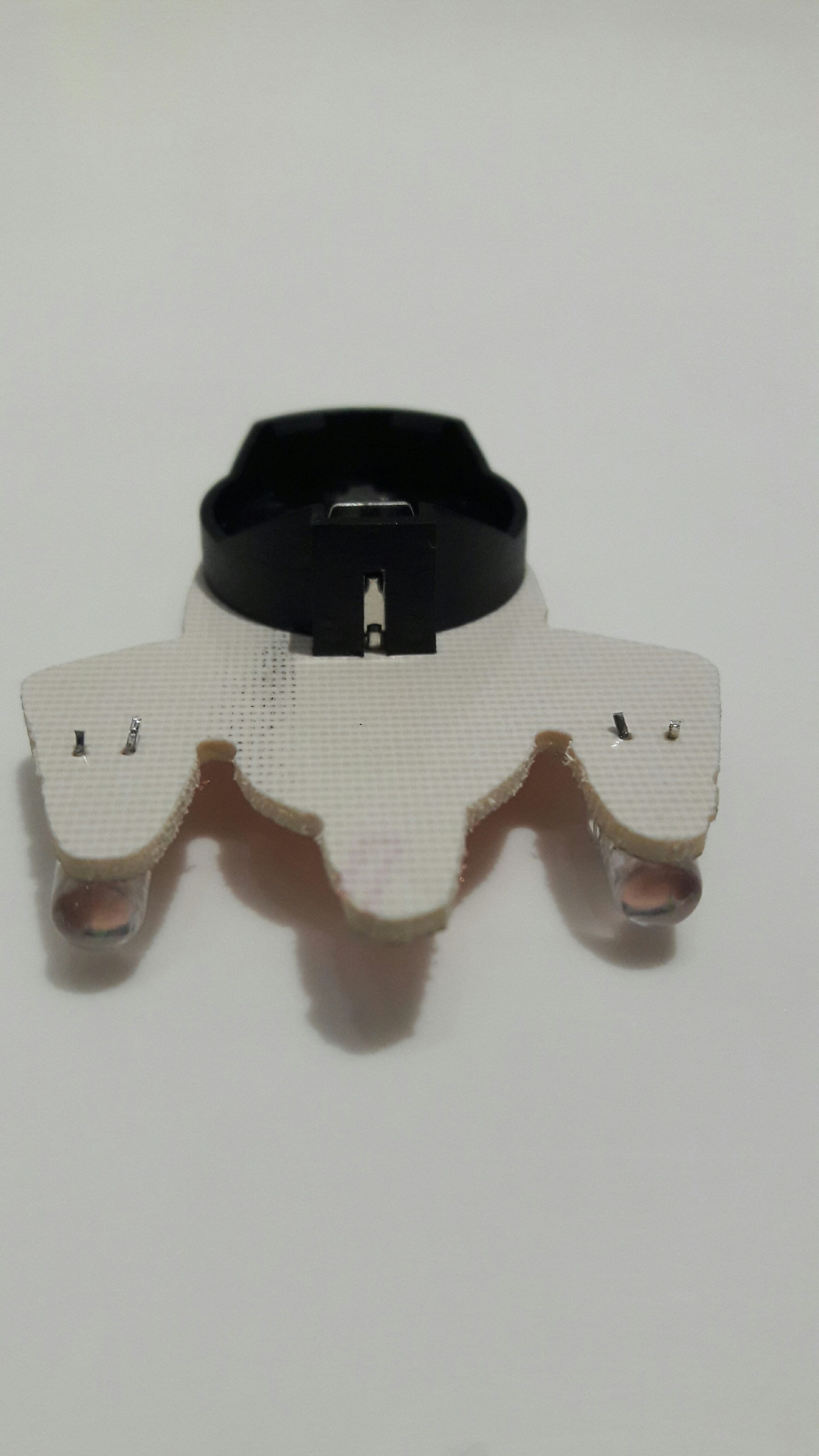

Coloca el broche para la pila como se ve en la foto. El extremo que tiene una patita metálica debe ir hacia la parte inferior de la placa. Debes colocar ambas patas del broche a través de los agujeros de la parte central del circuito.
Ahora,
¡Está listo para soldar!
Ahora,
¡Está listo para soldar!
Conecta tu cautín y espera a que caliente.

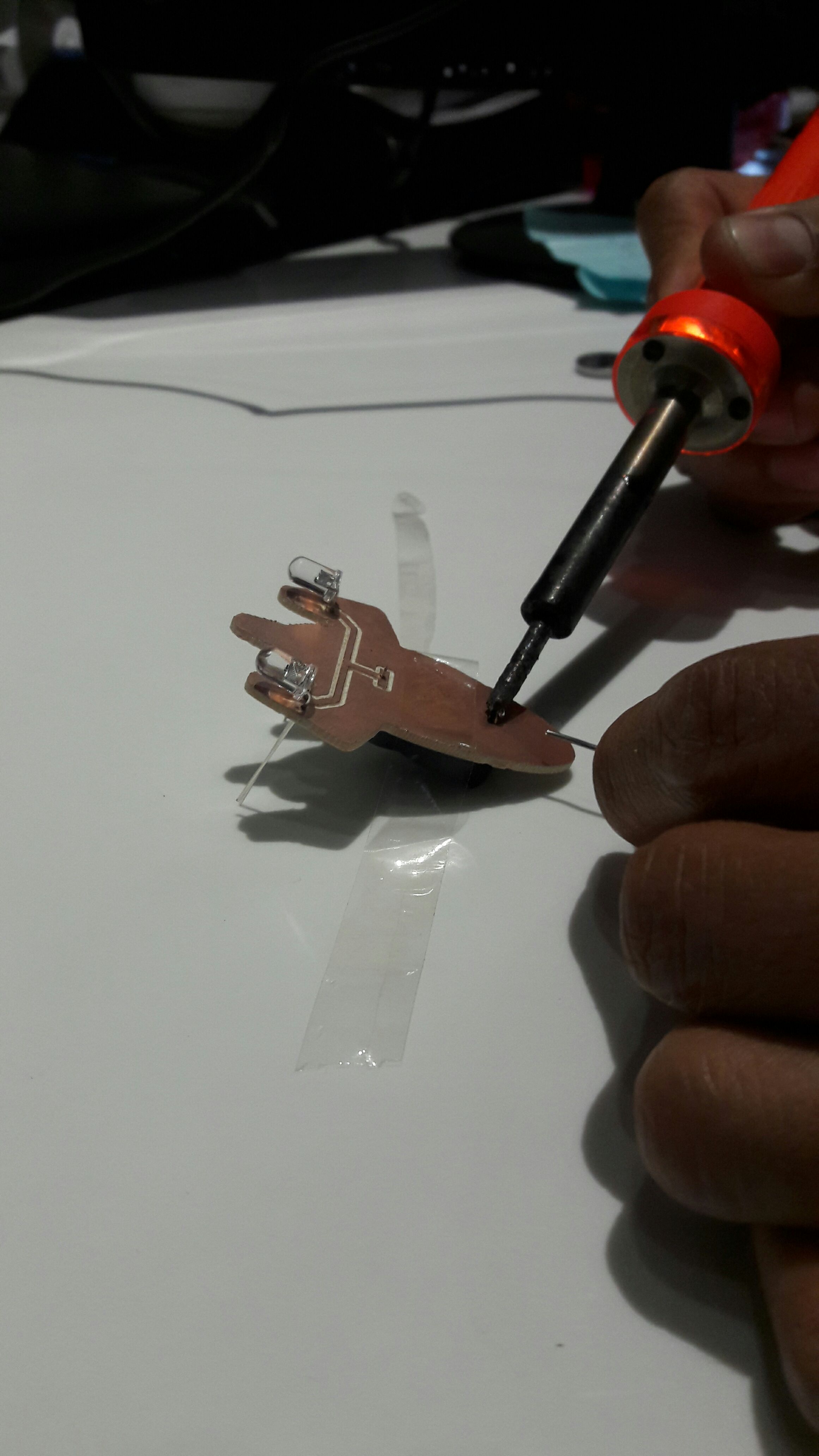

Una vez caliente, deberás mantener el cautín en contacto con la pata que quieres soldar y la placa de cobre por unos 10 segundos. Esto permitirá que ambos materiales se calienten y la soldadura agarre mejor.
Una vez caliente la superficie y el alambre acerca un poco de estaño entre la punta del cautín y la placa. El estaño deberá derretirse y unir ambos materiales.
La unión formada por la soldadura debe ser uniforme y no deben quedar huecos entre el alambre y la perforación.
Une todas las patas de tus componentes a la placa.
Podrás encontrar distintas técnicas de soldado. Revisa este manual de Mitch Altman: https://drive.google.com/a/enova.mx/file/d/0Bx3jh4qcyZv4U0lhWTRyY01oNlE/view";"Aprendiendo a Soldar
o en este instructable:
https://www.instructables.com/id/C%C3%B3mo-soldar/
Una vez caliente, deberás mantener el cautín en contacto con la pata que quieres soldar y la placa de cobre por unos 10 segundos. Esto permitirá que ambos materiales se calienten y la soldadura agarre mejor.
Una vez caliente la superficie y el alambre acerca un poco de estaño entre la punta del cautín y la placa. El estaño deberá derretirse y unir ambos materiales.
La unión formada por la soldadura debe ser uniforme y no deben quedar huecos entre el alambre y la perforación.
Une todas las patas de tus componentes a la placa.
Podrás encontrar distintas técnicas de soldado. Revisa este manual de Mitch Altman: https://drive.google.com/a/enova.mx/file/d/0Bx3jh4qcyZv4U0lhWTRyY01oNlE/view";"Aprendiendo a Soldar
o en este instructable:
https://www.instructables.com/id/C%C3%B3mo-soldar/
Prepara Y Conecta
Usa las tijeras para cortar la parte de alambre restante del LED.
Inserta la batería con la cara + hacia arriba.
y........
Haz soldado tu primer circuito
Inserta la batería con la cara + hacia arriba.
y........
Haz soldado tu primer circuito
