Anti-tremor Pen Met Koker D4E1

Anti-tremor pen voor parkinson patiënt

Neem een houten stok van 22,2 mm dik en zaag 4 gelijke delen met een lengte van 145mm.

Duid het center aan bij elk houten deel en dit aan beide zijden.

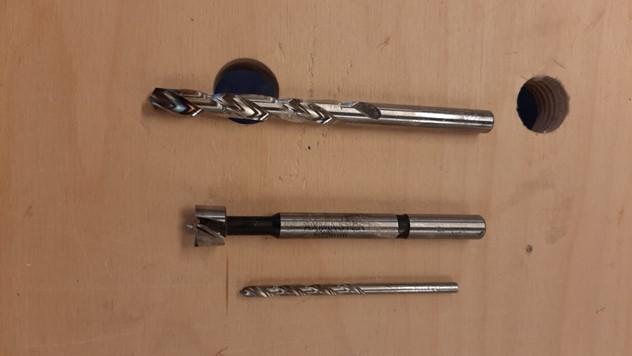

Boor met de kolomboor in het center van de ene kant van het deel met een boor van 12 mm de hele diepte van de boor.

Boor met de kolomboor in het center van het gat met een boor van 7,5 mm de hele diepte van de boor.

Draai het houten deel om en boor in de center met de kolomboor met een boor van 3,5 mm tot je een doorgang hebt gemaakt doorheen de stok.

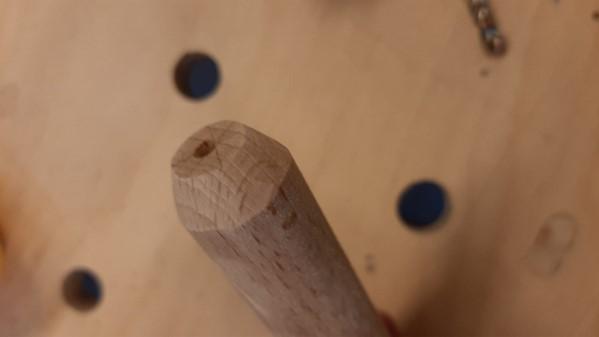

Schuur de punt af aan de kant van het 3,5 mm gat zodat je een slijperspunt krijgt.

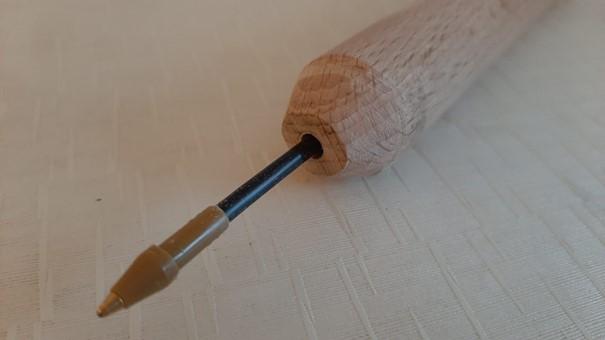

Plaats de BIC vulling in het 3,5 mm gat. We gebruiken voor elke pen een andere vulling (zwart, rood, blauw, groen).

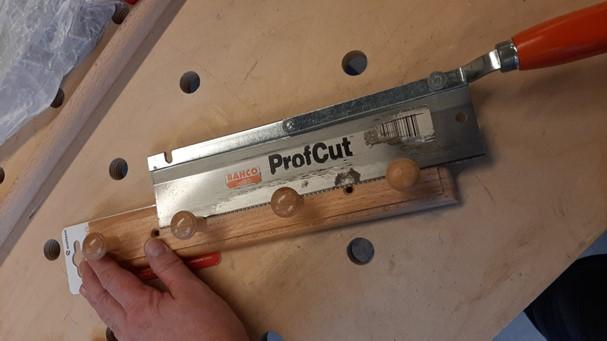

Neem de houden kapstok en zaag de hangers af met een meubelzaag. De dikte van de hangers zijn 12,4 mm.

Schuur de hangers af zo dat ze net passen in het gat van de stok van 12mm.

Vul de gemaakte pen met borgmoeren ØM6 en plaats de dop op de pen.

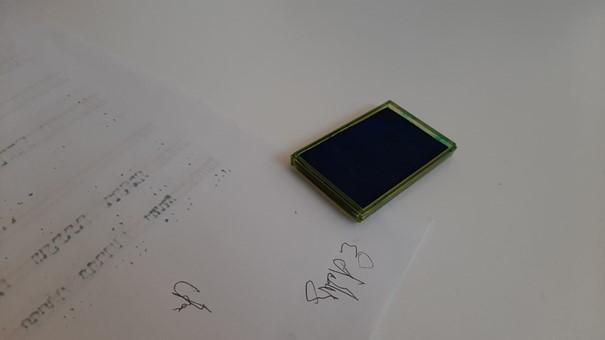

Plaats de vingerafdrukken op de pen door de vingers van de cliënt te drukken in een inktkussen en de pen vast te laten nemen door de cliënt.

Teken de inktvlekken af.

Schuur met een dremel de inktvlekken zodat er een inkeping ontstaat.

Neem een zwarte, rode, blauw, groene alcoholstift met extra fijne punt en kleur de inkeping van de dop in de zelfde kleur als de inkt die in de pen werd geplaatst.

Zaag van de stok verschillende stukjes van ongeveer 3 cm af.

Spuit de verschillende stukjes is verschillende afwerkingskleuren. Deze kleuren worden door de cliënt gekozen.

Cliënt kiest de definitieve afwerkingskleur voor de pen.

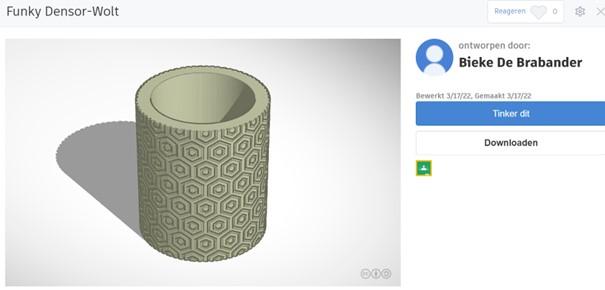

Download koker + deksel in thingivers

Pas de diameter van het deksel aan naar 80 mm in tinkercad

Pas de diameter van de koker aan naar 80 mm in tinkercad.

Verwijder de schroefdraad en sla op als kopie.

Neem de originele koker met diameter 80 mm en verwijder de bodem. Pas de hoogte aan zodat we bij het verlijmen van stap 4 en stap 5 de hoogt hebben van de pen. Sla op als kopie.

Print de verschillende delen met een 3D-printer. Print het deksel in een ander kleur dan de koker en bespreek de kleur met je cliënt. Verlijm met secondelijm de 2 kokerdelen.
