Almacenamiento / Wall Storage for Tamiya Paints or Similar

 Cuando uno lleva ya tiempo en uno o varios hobbys se da cuenta de que el principal problema es la expansión del mismo, cada vez ocupa mas espacio. Con esta premisa me dispuse a buscar una mejor opción de almacenamiento para botes de pintura de las que actualmente existen en el mercado. El sistema mural es uno de los mas utilizados, ya que nos permite utilizar superficie vertical de la pared y despejar (en la medida de lo posible) la zona de la mesa de trabajo.

El problema es que para poder identificar cada bote de una manera rápida, sus tapones o parte de ellos deben ser visibles con lo que al final, limitamos el espacio de colocación de los mismos, a la superficie que ocupan mas un mínimo de sujeción. Pues bien, a pesar de que crean que meter botes de pintura en cajones no es lo mas acertado, les invito a ver mi nuevo proyecto y si les gusta, agarren una plancha de MDF 3mm y su cortadora cnc favorita y allá vamos!

----------

When one has been involved in one or several hobbies for a long time, one realizes that the main problem is its expansion, which takes up more and more space. With this premise, I set out to find a better storage option for paint cans than those currently on the market. The wall system is one of the most used, since it allows us to use the vertical surface of the wall and clear (as far as possible) the work table area.

The problem is that in order to be able to identify each bottle quickly, its caps or part of them must be visible, so in the end, we limit the space for placing them, to the surface they occupy plus a minimum of fastening. Well, despite the fact that you think that putting paint cans in drawers is not the most successful, I invite you to see my new project and if you like it, grab a 3mm MDF sheet and your favorite cnc cutter and here we go!

Para este proyecto necesitaran mdf de 3 mm con una cara blanca (si se quiere, sino entera en crudo), una cnc 3018, una fresa para madera de 3.175 o ⅛, cola blanca y dos tacos y tornillos de 6mmx40

----------

For this project you will need 3mm mdf with a white face (if you want raw), a 3018 cnc, a 3.175 or ⅛ wood router bit, white glue and two 6mmx40 plugs and screws.

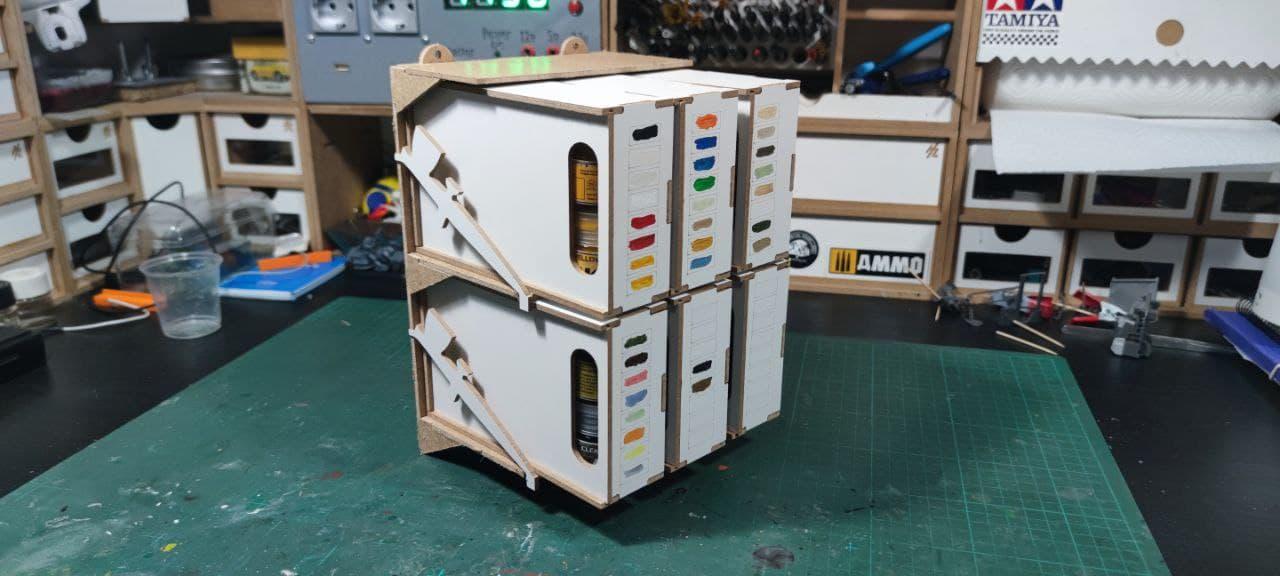

 El diseño lo he hecho con mi programa favorito, tinkercad, si les seduce la idea de hacerse ustedes sus propios muebles con una cnc, estaré encantado de hacer un instructables sobre como sacar el máximo partido a tinkercad en este sentido.El diseño en si se compone de una estantería en la que tienen cabida 6 cajas. Cada caja a su vez puede almacenar 8 botes de pintura tamiya, real color, gunze o similiares. Los botes se introducen en la caja tumbados y esta a su vez se tumba al introducirla en la estantería, con lo que los botes quedan almacenados en vertical.

La caja ademas posee 8 cuadrados (impresos, grabados, o marcados con láser) en los que se colorea con el mismo bote que hay dentro de la caja, así de un simple vistazo podremos ver si el color que buscamos esta o no en ese cajón.

En total, almacenamos 48botes en menos de la mitad de superficie que una estantería clásica.Esta producido para cortarlo a CNC con una broca de 3.175mm como máximo, tiene las esquinas chaflanadas para un encastre perfecto. Y deben hacerse unas ranuras en los paneles que marco de color rojo, de 1,5mm de profundidad para usarlos como guiás de la tapadera deslizante. Yo me lo he cortado en una cnc 3018 normal y corriente, esta diseñado para tal fin, no habiendo ninguna pieza que supere esas dimensiones, es verdad que es un poco engorroso estar cambiando trozos de mdf cada instante, pero el resultado merece la pena y en un par de horas estará terminado.

----------

I have done the design with my favorite program, tinkercad, if you are seduced by the idea of ​​making your own furniture with a cnc, I will be happy to make an instructable on how to get the most out of tinkercad in this regard.The design itself is made up of a shelf that holds 6 boxes. Each box in turn can store 8 cans of tamiya paint, real color, gunze or similar. The jars are placed in the box lying down and this in turn lies down when it is placed on the shelf, so that the jars are stored vertically.

The box also has 8 squares (printed, engraved, or laser marked) in which it is colored with the same pot that is inside the box, so at a glance we can see if the color we are looking for is in that drawer or not.

In total, we store 48 cans in less than half the space of a classic shelving unit.The design is produced to be CNC cut with a maximum 3.175mm drill bit, it has chamfered corners for a perfect fit. And some grooves must be made in the panels that I frame in red, 1.5mm deep to use them as guides for the sliding cover. I have cut it on a normal cnc 3018, it is designed for this purpose, there is no piece that exceeds these dimensions, it is true that it is a bit cumbersome to be changing pieces of mdf every moment, but the result is worth it and In a couple of hours it will be finished.

En el dibujo adjunto he pintado de rojo las lineas que deben ser ranuradas 1,5mm de profundidad para que sirvan como guiá a la tapadera. Por lo demás, también han sido preparadas las uniones para un ajuste perfecto.

Deberá cortar seis de cada una de las figuras que aparecen en el svg 2. Una vez esten cortados, separe los frontales pequeños (marcados en azul en el svg2) para que pueda grabarse los recuadros, esto es opcional, también puede pintar sin mas, pegar un papel donde pintar, o hacer un intrincado esquema donde rellenar los datos relevantes.

El montaje no tiene mucha ciencia, solo tenga en cuenta que dispone los laterales en el sentido correcto.

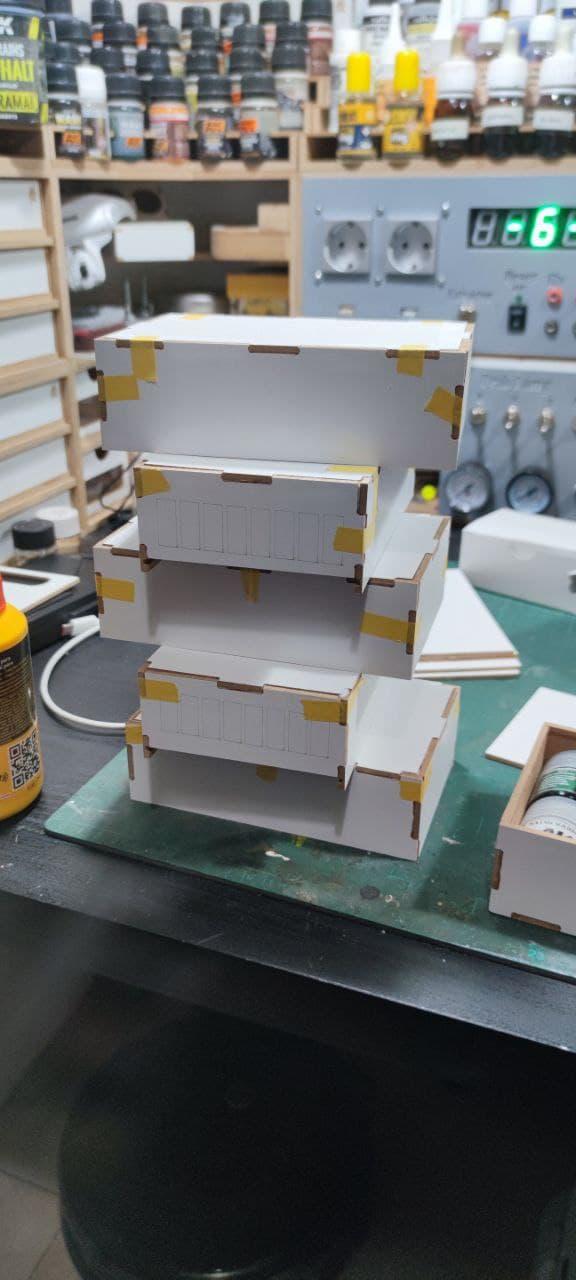

Para una mejor fijación, una vez monte y encole el cajón. Sujete las uniones con unas tiras de cinta de carrocero o similar.

----------

In the attached drawing I have painted in red the lines that must be slotted 1.5mm deep to serve as a guide for the lid. For the rest, the joints have also been prepared for a perfect fit.

You must cut six of each of the figures that appear. Once they are cut, separate the caja frontal so that can be engraved, this is optional, you can also paint without further ado, paste a piece of paper to paint on, or make an intricate scheme to fill in the relevant data.

The assembly is not very scientific, just keep in mind that you have the sides in the correct direction.

For a better fixation, once assemble and glue the drawer, Secure the seams with a few strips of masking tape or similar.

Para cortar la estantería simplemente debemos cortar la cantidad que indican cada pieza. En el archivo completo, puede encontrar todas las piezas, por si quiere ir a cortarlas a algún sitio o las dimensiones de su cnc se lo permite

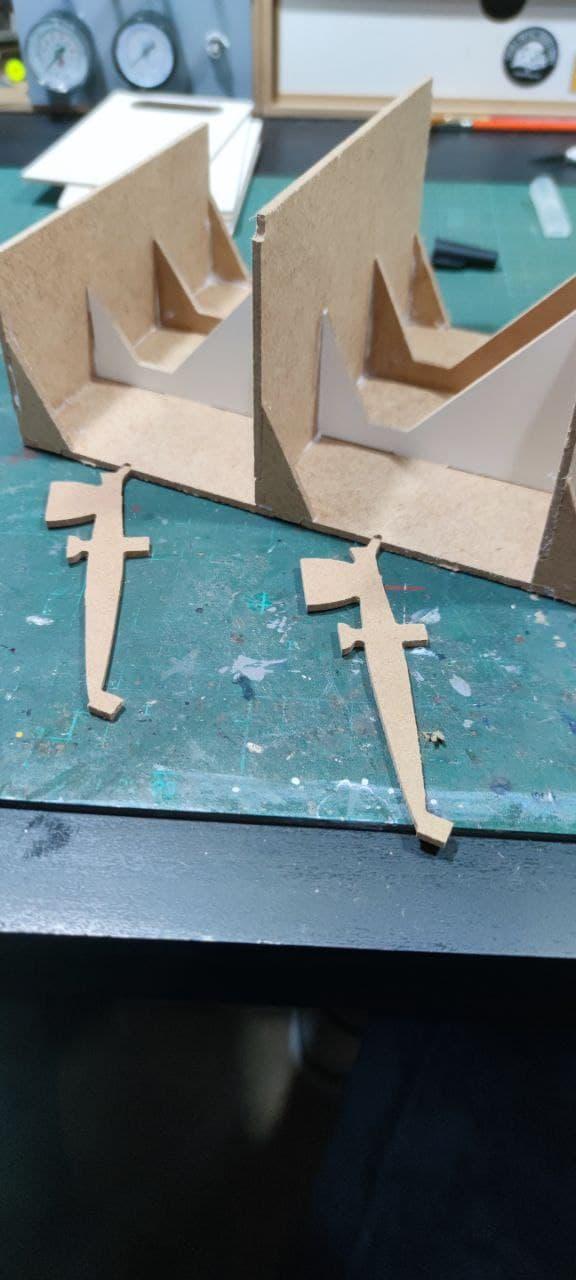

Una vez cortada colocaremos las piezas como se aprecian en las fotos, es un montaje muy sencillo, use sin miedo la cola blanca y limpie con un pincel los excesos, para pegarla estantería, es recomendable que la cara blanca de la pieza frontal, quede mirando hacia la pared, con el fin de que la cola haga su función perfectamente, tengamos en cuenta que pegar el frontal con los dos guías verticales es lo mas delicado del proyecto. Es ahí donde recaerá el peso de los botes. Luego juegue con las caras blancas y crudo para obtener un bonito contraste.

----------

To cut the shelf we simply have to cut the amount indicated by each piece. In the complete file, you can find all the pieces, in case you want to go cut them somewhere or the dimensions of your cnc allow it

Once cut we will place the pieces as you can see in the photos, it is a very simple assembly, use white glue without fear and clean the excesses with a brush, to glue it to the shelf, it is recommended that the white face of the front piece, be facing towards the wall, so that the glue does its job perfectly, keep in mind that gluing the front with the two vertical guides is the most delicate part of the project. This is where the weight of the boxs will fall. Then play with the white and raw faces for a nice contrast.

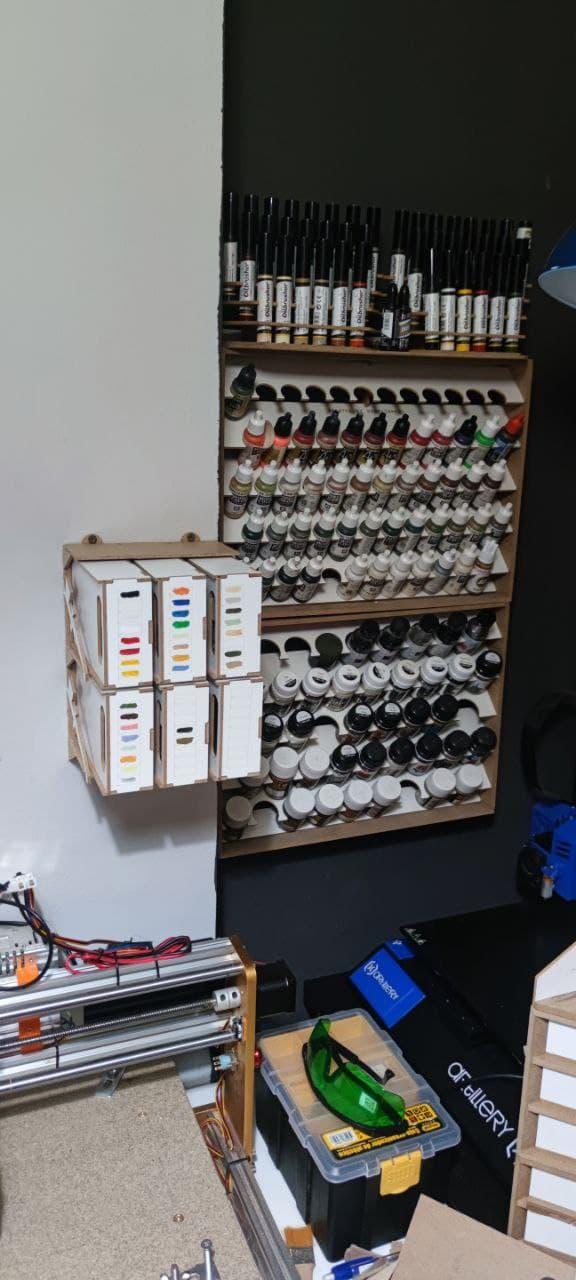

Una vez este todo seco, pasamos a colocar los botes en cada caja, pintando en el exterior una marca con cada uno de los colores. Para sujetar las estantería, bastara con dos tacos de 6mm y tornillos 6x40

Las estanterías están diseñadas para ser apilables, con lo que si desea colocar mas de una, recomendamos empiece montando la mas baja, a fin de apoyar la parte baja de una sobre los semicírculos de la otra.

Ahora que lo veo, creo que explique todo demasiado y que el proceso en realidad es bastante mas simple de lo que parece. Disculpen si hay algún fallo en la traducción ya que este texto esta originalmente escrito en español. Espero que les guste y haya sido util!!

Si tienen alguna duda, no duden en comentar. :)

----------

Once everything is dry, we proceed to place the cans in each box, painting a mark on the outside with each of the colors. To hold the shelves, two 6mm plugs and 2 screws will suffice.

The shelves are designed to be stackable, so if you want to place more than one, we recommend starting by assembling the lowest, in order to support the lower part of one on the semicircles of the other.

Now that I see it, I think I explain everything too much and that the process is actually much simpler than it seems. Sorry if there is any mistake in the translation since this text is originally written in Spanish. I hope you like it and it has been useful!

If you have any questions, feel free to comment. :)
