Alarma Antirrobo

Se realizó una alarma antirrobos ya que en la actualidad la inseguridad esta muy fuerte y cada vez más frecuentemente se abren los bolsos o las mochilaspara quitarte tus pertenencias

Los materiales usados para armar esta alarma fueron:

• Arduino uno
• Jumpers
• Led
• Resistencia 220
• Potenciometro
• Display OLED SSD1306
• Buzzer pasivo
• Sensor de luz XS119
• Cable USB
• Attiny85
• Protoboard

Antes que nada, primero debes de conectar el Attiny85 y hacer sus debidas configuraciones. Para eso, debes hacer lo siguiente:

• Conectar el pin 1 del Attiny85 al pin 10 de la tarjeta arduino.
• Conectar el pin 5 del Attiny85 al pin 11 de la tarjeta arduino.
• Conectar el pin 6 del Attiny85 al pin 12 de la tarjeta arduino.
• Conectar el pin 7 del Attiny85 al pin 13 de la tarjeta arduino.

Para VCC y GND es lo siguiente:

• Conectar el pin 8 del Attiny85 al voltaje del protoboard.
• Conectar el pin 4 del Attiny85 a la tierra del protoboard.
• Conectar el pin de 5V del arduino al voltaje protoboard.
• Conectar el pin de GND del arduino a la tierra del protoboard.

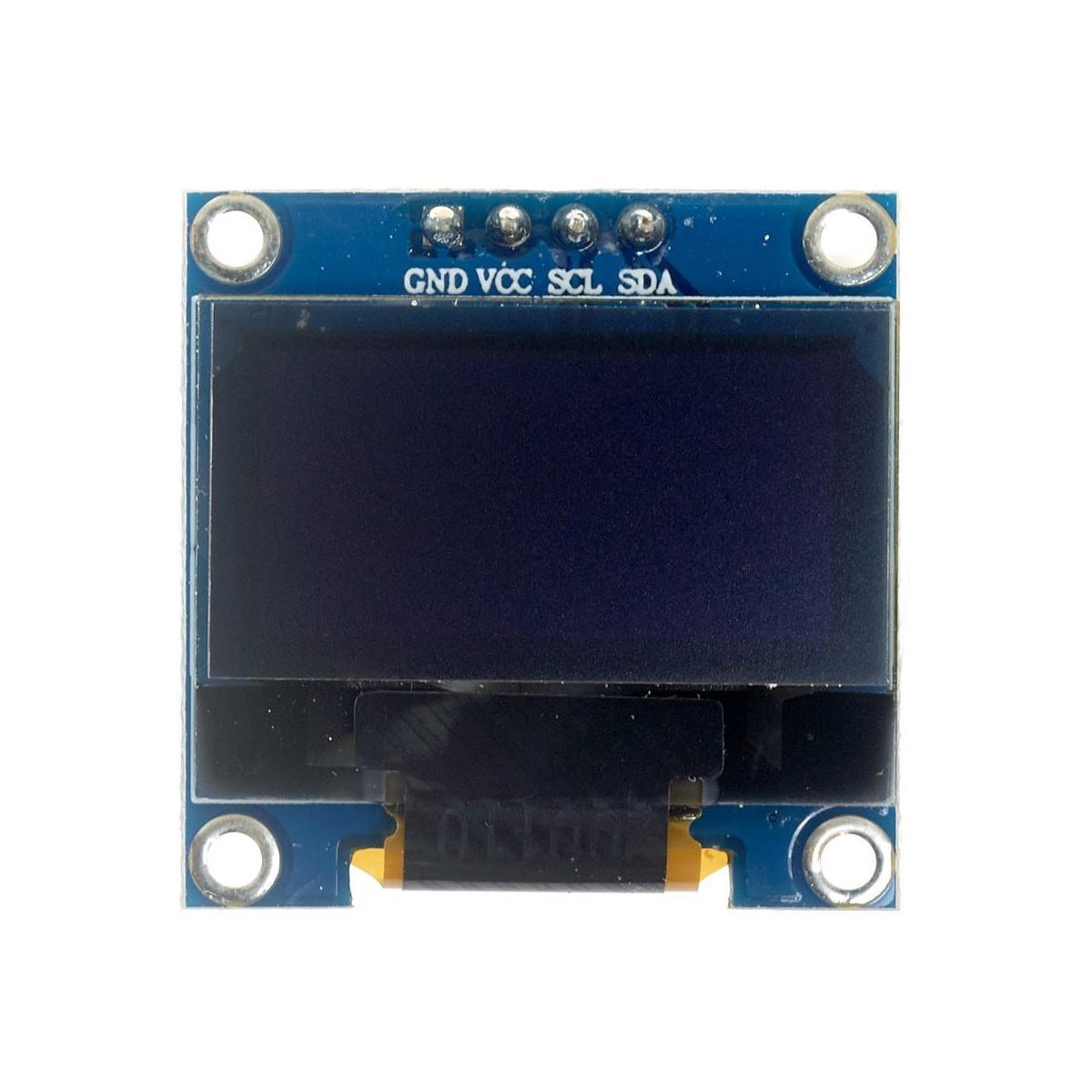

El siguiente paso es conectar la pantalla que servirá para el menú de la alarma, donde se podrá visualizar la frecuencia en que suena.

• GND va conectado a tierra.
• VCC a voltaje.
• SCL va conectado al pin 7 del Attiny85.
• SDA va conectado al pin 5 del Attiny85.

El potenciometro cuentra con tres pines, uno del VCC, otro del GND y el último el pin que va al Attiny85, entonces, se hacen las conexiones correspondientes conectando el pin 3 a el potenciometro.

El buzzer lleva las siguiente conexiones:

• El positivo va hacia el pin 6 del Attiny85
• El negativo va a GND.

Se usó un sensor de luz XS119, este sensor cuenta con tres pines y patra conectarlo se realizó lo siguiente:

• El pin que se encuentra al lado de la S se conecta al pin 2 del Attiny85
• El pin de en medio de conecta a VCC.
• El último pin que queda se conecta a GND.

Conectar el led es bastante sencillo:

• Conectar en la pata negativa (la corta) se conecta la resistencia y esta resistencia va a tierra.
• Conectar la pata positiva (la larga) un lugar abajo de donde se conecto el jumper positivo del Buzzer, debio a que el led se va a ir iluminando de acuerdo a la frecuencia en que suene.

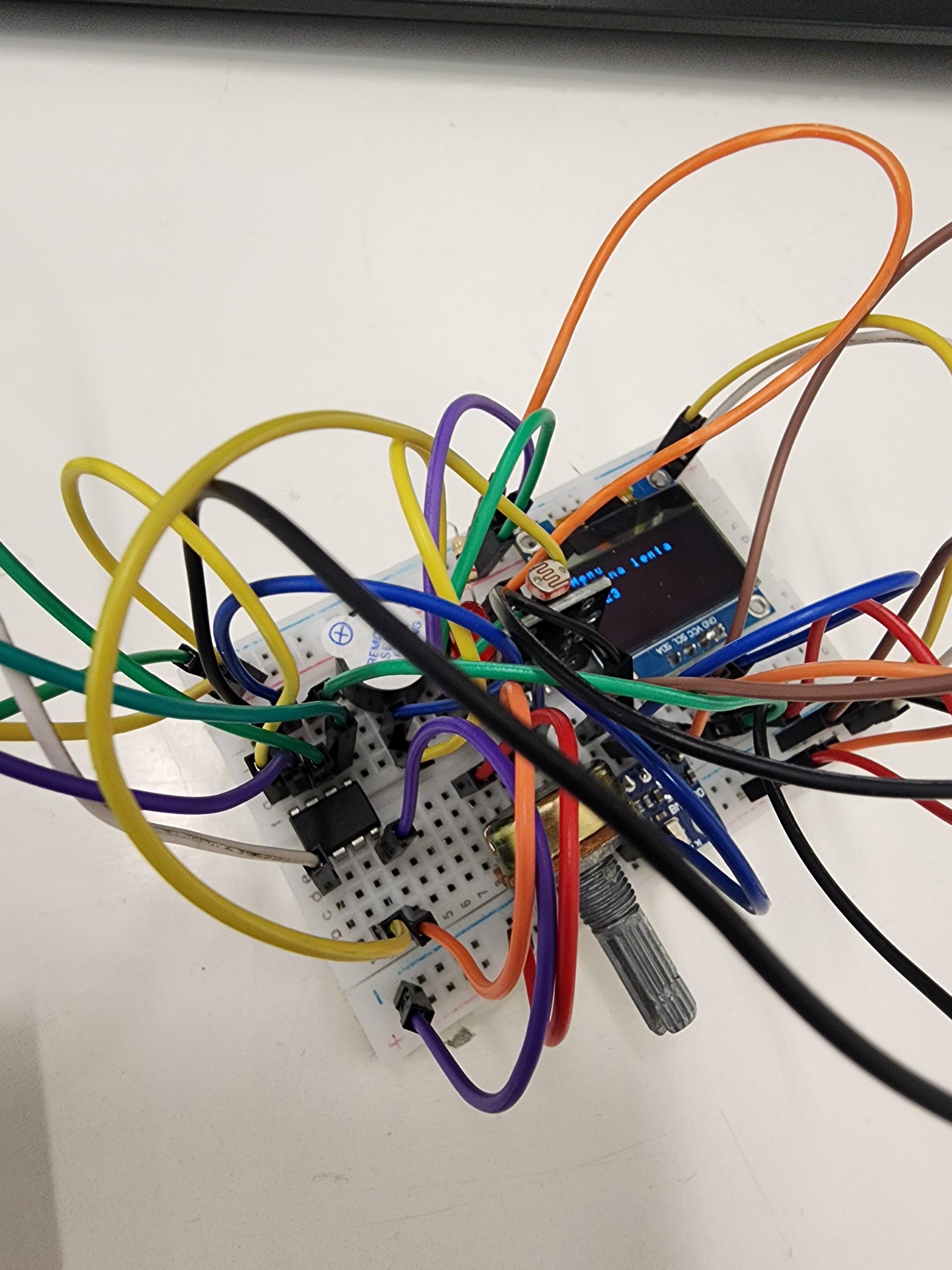

Así quedó la alarma antirrobo.
