Agarrador De Cosas

Si necesitas agarrar algo que está lejos, aquí tenemos la solución!

Antes de empezar, espero que este mensaje pueda llegar a sus corazones:

Mas buscad primeramente el reino de Dios y su justicia, y todas estas cosas os serán añadidas.

Mateo 6:33

- 80 cm de tubo de PVC de 13 mm de Ø(diámetro) y 1 mm de grosor

- 11 palitos de helado normales

- 1 liga elastica mediana normal (para ordenar dinero)

- 1 perno de 3 mm de grosor y 40 mm de largo (con tuerca)

- 1.5 m de cuerda de pescar (o algo similar)

- Cola para pegar madera

- 1 barras de silicona para pistola térmica

- Scotch (cinta adhesiva)

- 1 LEGO plano de 4 x 8 pines

Necesarias

- Taladro con broca de 3 mm

- Pistola térmica

- Sierra de precisión (serrucho)

- Regla

- Cinta métrica

-Destornillador para el perno que se compró

- Lápiz

- Lija

No Necesarias (pero útiles)

- Prensa de banco

La construcción la dividiremos en 3:

Barra: es el esqueleto principal del aparato

Garra: es la "mano" para sujetar cosas

Sujetadores: son los que están en contacto con los objetos y le dan mayor agarre a la garra

En las siguientes secciones explicaremos como se contruye la garra!

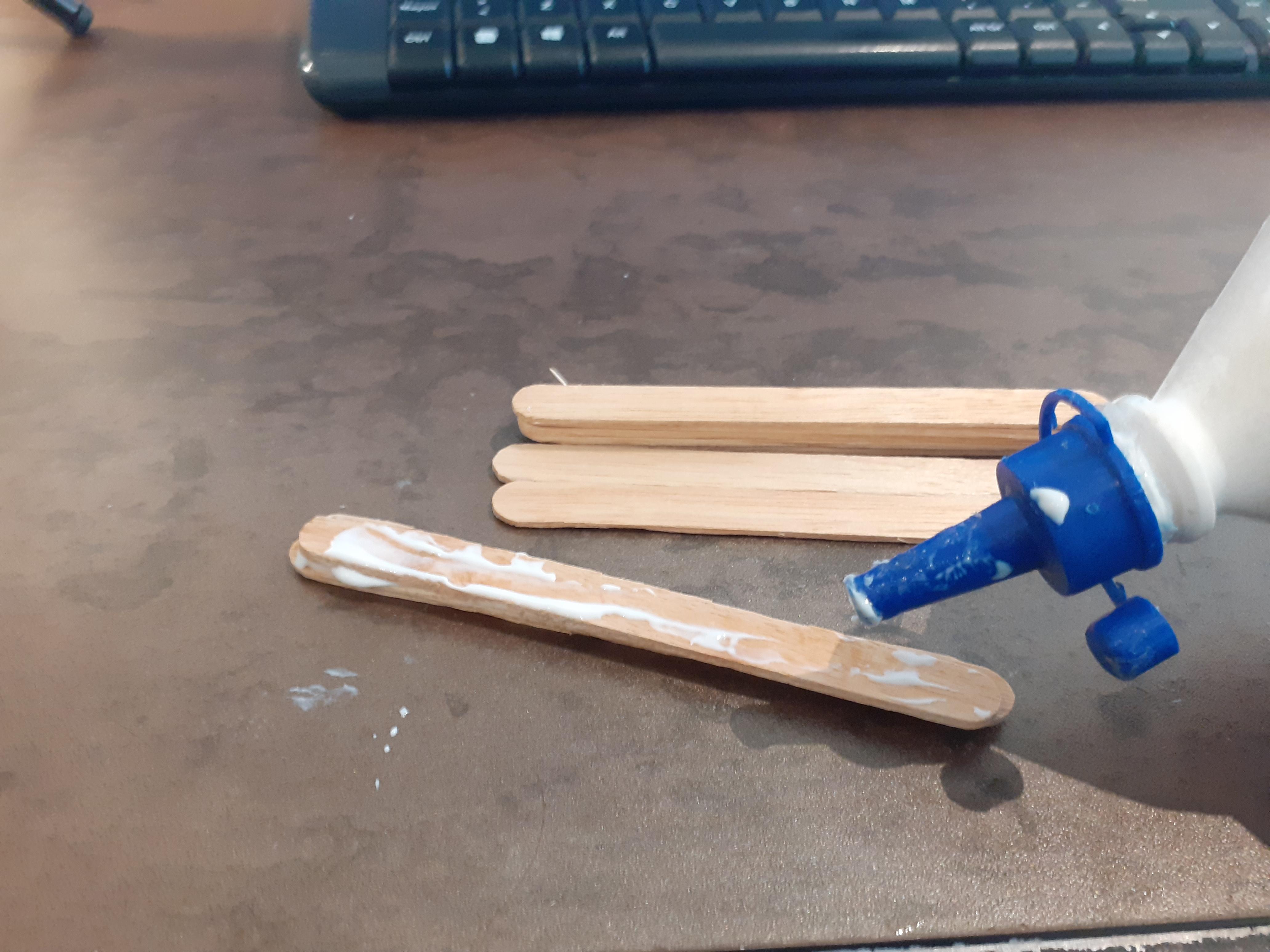

Pegar los palitos uno sobre el otro hasta formar una pila de 5 palitos. Hacer lo mismo 2 veces. Con eso tendríamos 2 montañas de palitos. En este caso sería útil la prensa de banco para sujetar los palitos y que se sequen con presión. Si no se tiene una prensa de banco, se puede poner algun tipo de peso sobre estos y así garantizar un buen pegado.

Para no equivocarnos en la forma de perforar y pegar las montañas de palitos, pondremos números de indicación como está en la imagen:

1, 2, 3, 4

*OJO*

Este paso solo puede realizarse una vez que ambas montañas de palitos hayan secado. En el caso de que no, saltarse a la parte de la barra.

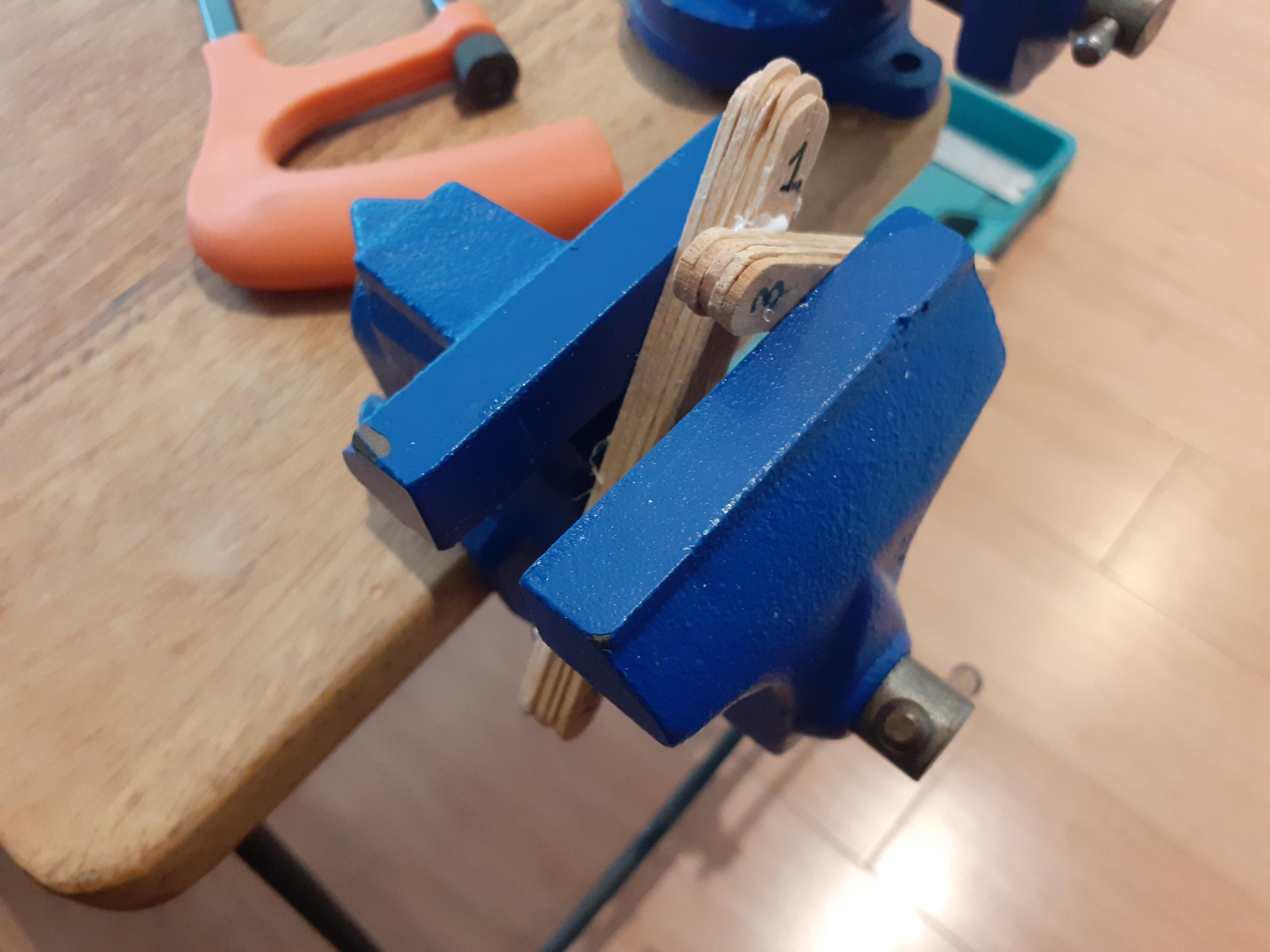

En el caso de que si estén secas, uno debe pegarlas perpendicularmente de un borde para así formar una L con ambos palitos. Es necesario pegarlo de la manera correcta ya que si no se hace bien este paso, la garra no funcionará:

* Poner una montaña de palitos de manera vertical como en la imagen. El 1 debe estar en la parte superior y el 2 en la inferior.

* Pegar la montaña de palitos que tiene los numeros 3 y 4 como en la imagen. Primero poner el 3 sobre el 1 y el 4 debe estar hacia el lado derecho.

Uno igual puede usar una prensa en este caso y dejarlo ahí o de alguna manera acomodar pesos para que esta tenga un buen pegado.

En el punto 2 perforamos un hueco con el taladro y broca de 3 mm para luego sujetar la garra al tubo.

- Medir 1 cm de la punta y taladrar en el medio de los palitos.

Para que la garra vuelva a la posición de sujeción automaticamente, usaremos una liga, pero para que esta liga actue de manera adecuada y no se salga se su posición, primero debemos hacer una pequeña incisión como se muestra en la imagen.

- Primero debemos medir 4.5 cm desde la punta y hacer una marca.

- Luego se debe ir quitando material (con la sierra) de manera diagonal. Se debe posicionar de manera correcta este corte ya que si no esta bien hecho, la garra no funcionará.Ver en la imagen el lado correcto de corte.

- Hacerlo hasta antes de llegar a la mitad de la montaña de palitos.

Con eso, se tendría lista la garra.

Ahora pasaremos a trabajar el tubo de PVC!

Tenemos un tubo de PVC de 80 cm. Necesitamos cortarlo en 2 partes:

- 1 parte de 10 cm

- 1 parte de 70 cm

Esto podemos hacerlo con la sierra (serrucho).

Para el tubo mas pequeño solo debemos hacerle una perforación que atraviese el tubo por el medio. Esto se logra con el taladro.

Ver la imagen para más detalles.

Para esto debemos hacer una pequeña medición antes de realizar el corte. Debemos medir en la garra la distancia entre la punta sin perforar, hasta la perforación en la otra punta. A esa medida le añadimos 1 cm.

- Medimos desde uno de los extremos del tubo la medida que obtuvimos hace un momento (medida + 1 cm) y hacemos una marca.

- Luego perforamos completamente el tubo en esa posición.

- Luego medimos 7 cm hacia el centro del tubo desde la perforación que hicimos hace un momento y marcamos.

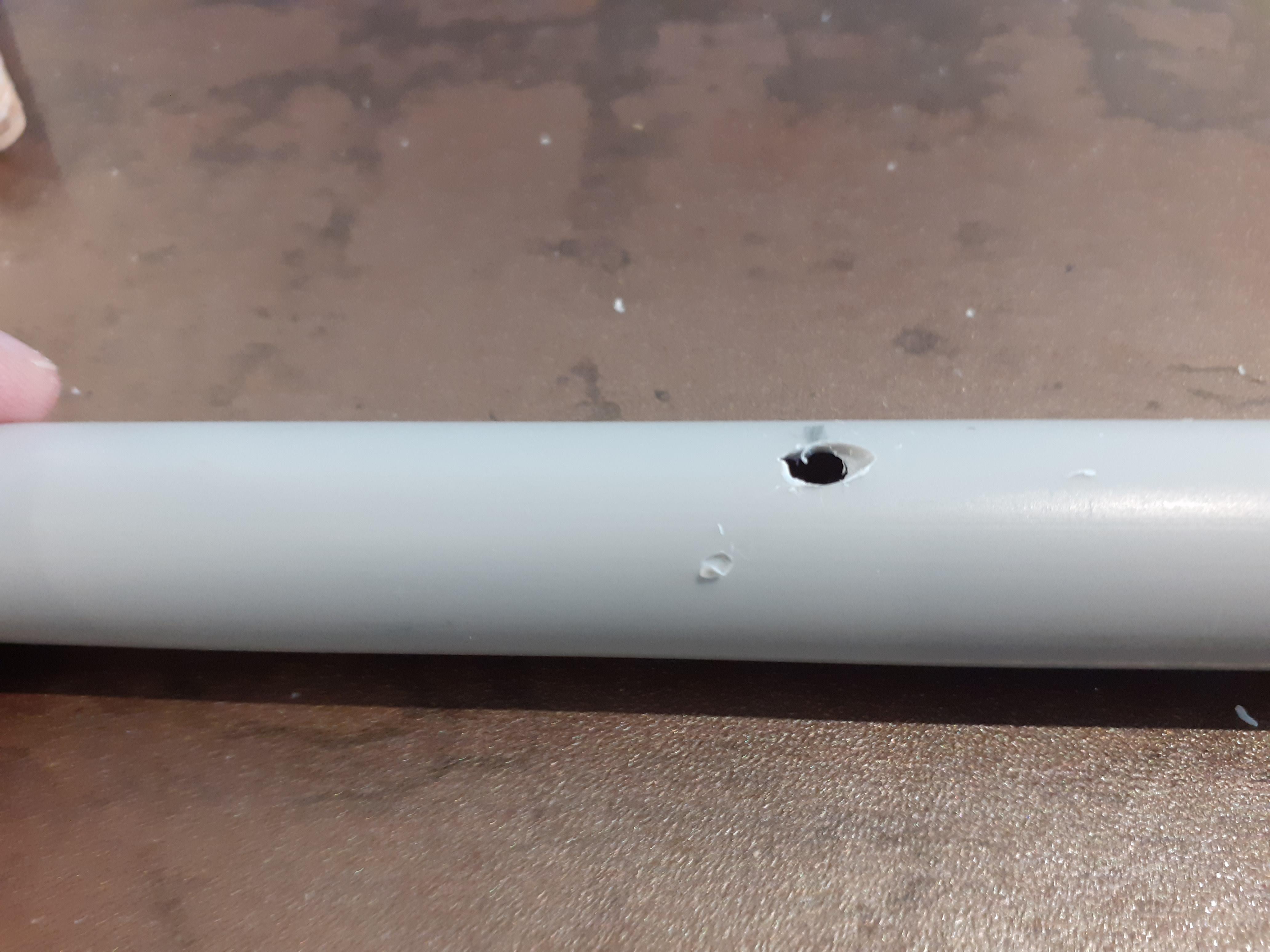

- Vamos a perforar diagonalmente en la parte derecha del tubo. Guiarse por la imagen. En esta perforación, solo cortaremos una pared del tubo, no es necesario atravesar ambas.

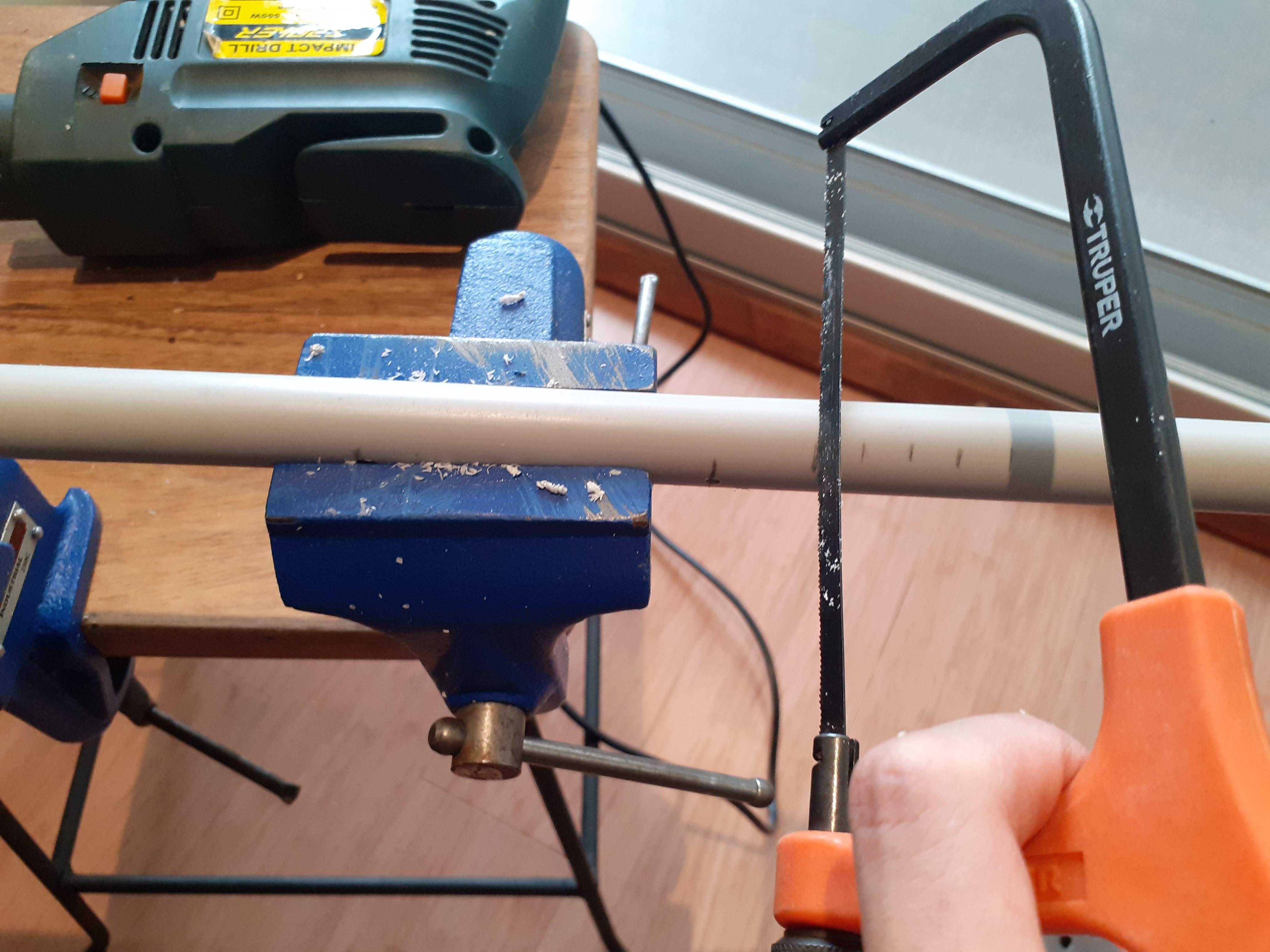

- Despues de perforar, haremos incisiones similares a las que hicimos en la garra, solo que esta vez en la parte derecha del tubo. Esto midiendo primero 2 cm hacia el borde superior de de la primera perforación y luego marcaremos cada 1 cm, 4 veces.

Para realizar esto, es muy necesario guiarse por las imagenes que se proporcionan.

El sujetador es muy simple, solo necestiamos la pistola térmica, la silicona y el LEGO:

- Primero posicionamos el LEGO al revés

- Luego ponemos homogeneamente la silicona líquida sobre 1/3 del LEGO

- Dejamos que seque y la removemos

- Para que tenga una mejor forma, recortamos los bordes con una tijera

Para una mejor guía, ver las imagenes.

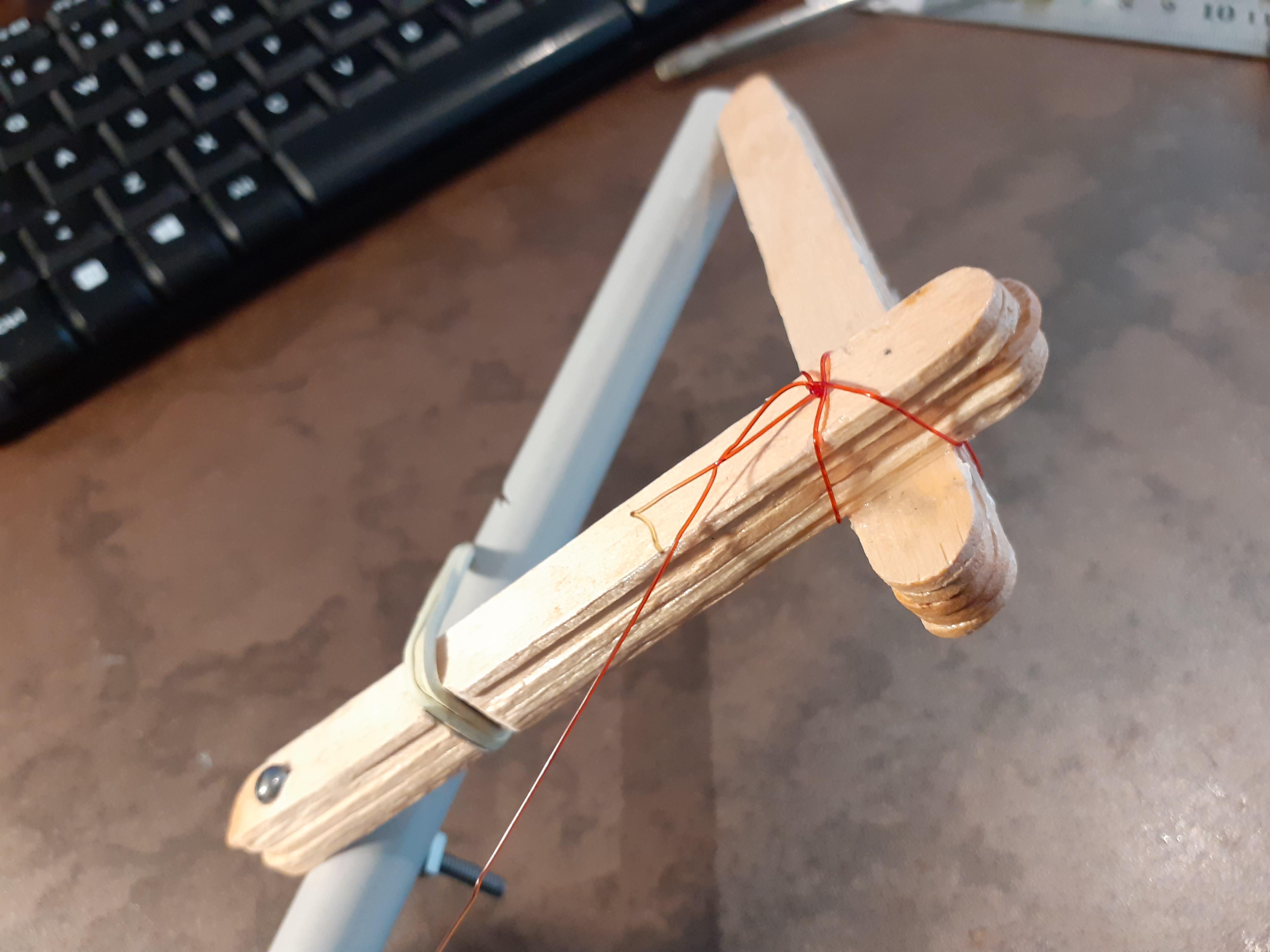

Para ensamblar todo, debemos seguir los siguientes pasos:

1. Unir la garra con el tubo con el perno

2. Poner la liga en el agarrador de la garra y los agarradores de el tubo

3. Amarrar la cuerda de pesca en la parte donde se intersectan las montañas en la garra

4. Pasar la cuerda por la perforación diagonal que hicimos en el tubo de 70 cm y sacar la cuerda por el extremo

5. Amarrar la cuerda al tubo de 10 cm utilizando la perforación que se realizó previamente. Hacerlo lo más proximo al tubo de 70 cm ya que esto facilitará el trabajo. Esto se logra dando vueltas la cuerda al tubo hasta que la distancia sea la adecuada. Se puede utilizar la cinta adhesiva para sujetar este cable o se puede hacer un buen nudo

6. Luego se deben pegar los sujetadores a las puntas del tubo y la garra. Esto se debe hacer con la pistola térmica y la silicona.

7. Se debe cortar un palito de helado a 40 mm y este debe pegarse posterior a la garra. Este servirá como tope y limitará el movimiento excesivo de la garra

Con esos pasos, se tendría lista la herramienta.

Pero aun se pueden hacer algunos ajustes:

* Puede que el extremo superior donde están los sujetadores, sobresalga un pequeño espacio de PVC. Este puede ser cortado.

* En el caso de que sea muy dificil abrir la garra, se puede cambiar la posición donde se encuentra el elastico en los agarradores del tubo. Es por esta razón que se hicieron varias incisiones.
