Hola a todos hoy diseñaremos un pequeño adorno brazo robot en Fuxion y posteriormente lo convertiremos en 3D a travez de la herramienta Ultimaker Cura paso a paso , comencemos.
Supplies

Primero que nada recuerden crear el proyecto para posteriormente ir guardándolo paso a paso.
SELECCION DE EJE

El primer paso de nuestro proyecto será darle a la herramienta crear boceto en la sección de crear para posteriormente hacer líneas con las medidas de nuestro plano , siendo este un lado de nuestro objeto , recordemos siempre seleccionar un eje de trabajo para empezar el proyecto.
PLANOS



Una vez seleccionado nuestro eje , le daremos a la herramienta linea y procederemos a trazar las medidas correspondientes hasta que cierre toda nuestra figura como en la imagen posteriormente le damos a terminar boceto y guardar.
Extrusión De Diseño



Para este paso nos vamos a apoyar en la herramienta crear y seleccionaremos revolución , se seleccionara nuestro objeto de azul y nos pedirá que seleccionemos un eje de trabajo de giro sobre el que girara todo el objeto al ser revolucionado y le damos click a la arista que he seleccionado de color rojo para que automáticamente el objeto tome forma , finalmente le damos aceptar.
" si es que no deseamos crearlo entero solo debemos jugar con los grados para el tamaño y forma que queramos darle en angulo"
Bordes Diseñados






Ahora si bien ya tenemos el objeto podemos darle una mejor apariencia con bordes y curvaturas diseñados con la herramienta modificar y posteriormente en empalme , simplemente seleccionamos la arista que queremos trabajar y le damos un valor , siguiendo los valores para cada arista seleccionada con empalme.
Arista inferior de base 20
Arista superior de base 5
Arista media inferior 10
Arista media superior 10
Arista inferior de tope 5
Apariencia De Color Y Aspecto

En este caso para darle un poco mas de color y mejorar el aspecto de nuestro soporte iremos a la herramienta modificar y aspecto para que posteriormente se nos habrá una ventana donde podremos seleccionar a nuestro gusto el aspecto de nuestro objeto.
En este caso yo escogí el color azul.
Agujeros Para Soportes Externos



Ahora bien propongo hacerle agujeros a nuestro como forma de poner algo en el , para este caso una especie de decoración de brazo.
Primero empecemos por el agujero para esto primero seleccionaremos la base donde queremos trabajar y posterior le damos a click derecho crear boceto.
Y a partir de esa cuadricula le damos a crear - circulo con diámetro central y buscamos el centro y le damos un diámetro y le damos una medida de 20 y terminar boceto.
Y para hacer el hueco como tal podemos extruirlo en sentido contrario que seria mas bien como cortar, primero le damos a la superficie que queremos extruir y le damos valores negativos para que vaya hacia abajo y corte el objeto , vamos hasta el fondo hasta que corte todo el objeto y le damos aceptar.
Agujero Inferior


Ahora para mas decoración agregaremos un agujero inferior con un diámetro mas grande , los pasos a seguir son los mismos.
Primero seleccionamos la cara que vamos a trabajar y creamos un circulo con diámetro luego de darle a crear boceto con un diámetro para el circulo de 110 y terminar boceto.
Ahora nos queda cortar el circulo hacia arriba , con una altura de 110 para el corte hacia arriba le damos a la herramienta a crear - extruir y subimos con la flecha azul para darle luego a aceptar.
Y listo tendríamos dos huecos decorativos para nuestro soporte.
Texto a Nuestro Objeto - Superficie Cilíndrica Media








Primero debemos crear un plano de trabajo en el cual vamos a crear nuestro texto.
Nos vamos a construir y la opción plano de desfase el cual nos va a dar planos de referencia para que escojamos uno.
Debemos seleccionar cualquiera de los dos lados , le damos click y luego tenemos que mover el plano para posicionarlo al transversal de nuestro objeto siendo 110 y le damos aceptar.
Una vez que tenemos el plano de referencia creado seleccionamos a este mismo y le damos click derecho y crear boceto.
Luego vamos a la herramienta crear - texto y seleccionamos los puntos para darle el tamaño e ingresamos el texto para posteriormente editarlo.
Le damos un tamaño de 15 y lo centramos y alineamos , y le damos a terminar boceto.
Finalmente el texto lo tenemos desfasado fuera así que debemos ir a extruir seleccionando el texto y lo llevamos hacia el objeto que hemos creado tanteando hasta que corte el texto y le damos aceptar.
y listo ya tendríamos nuestro personalizado en el objeto.
Anillo Encima Del Soporte

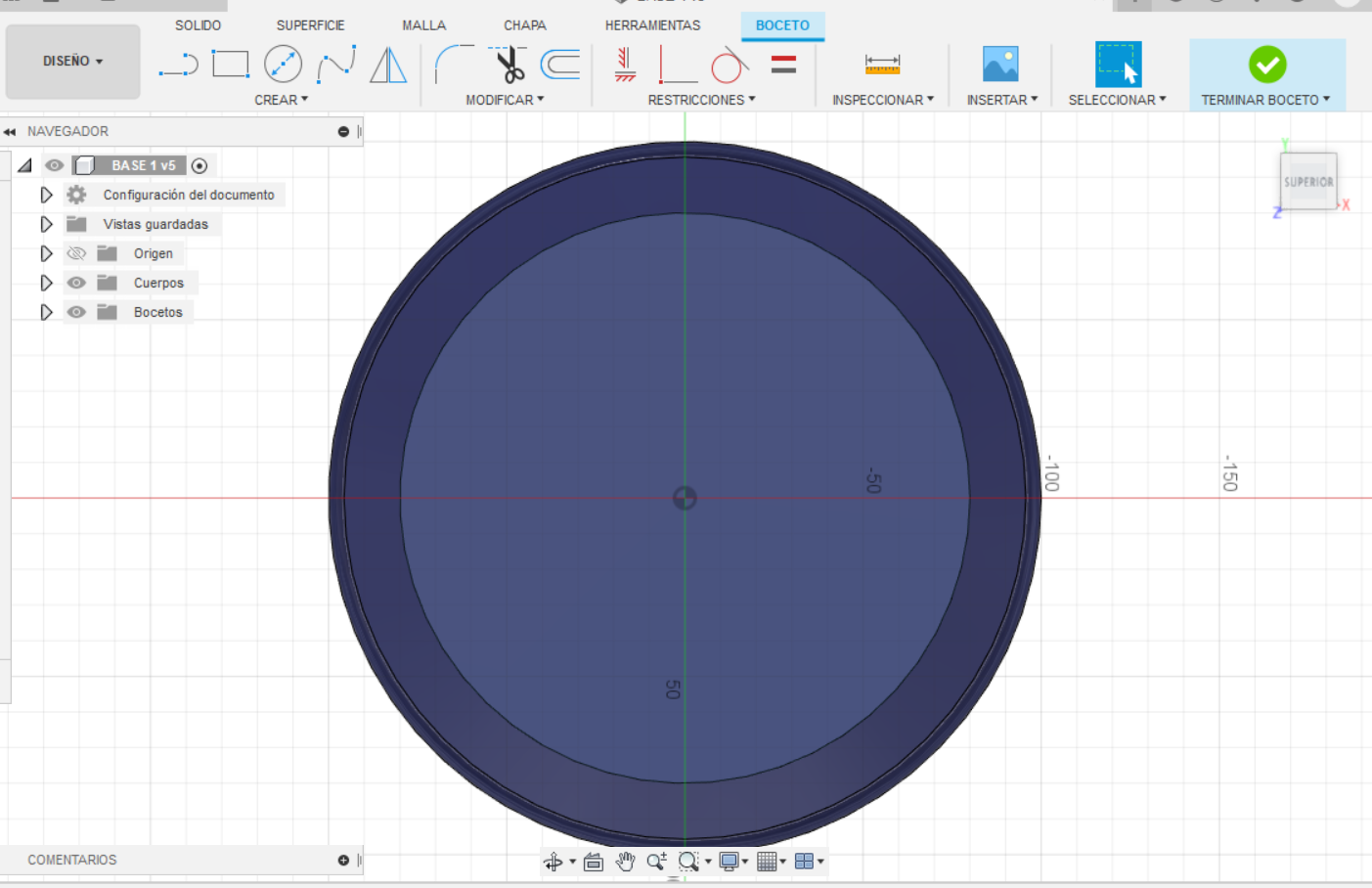

Ahora procedemos a crear un anillo encima del soporte que ya tenemos con las medidas de diámetro interno de 50 y externo de 140.
Y procedemos a extruir con el valor de 15 como ya antes lo hemos hecho y lo guardamos.
Ensamble

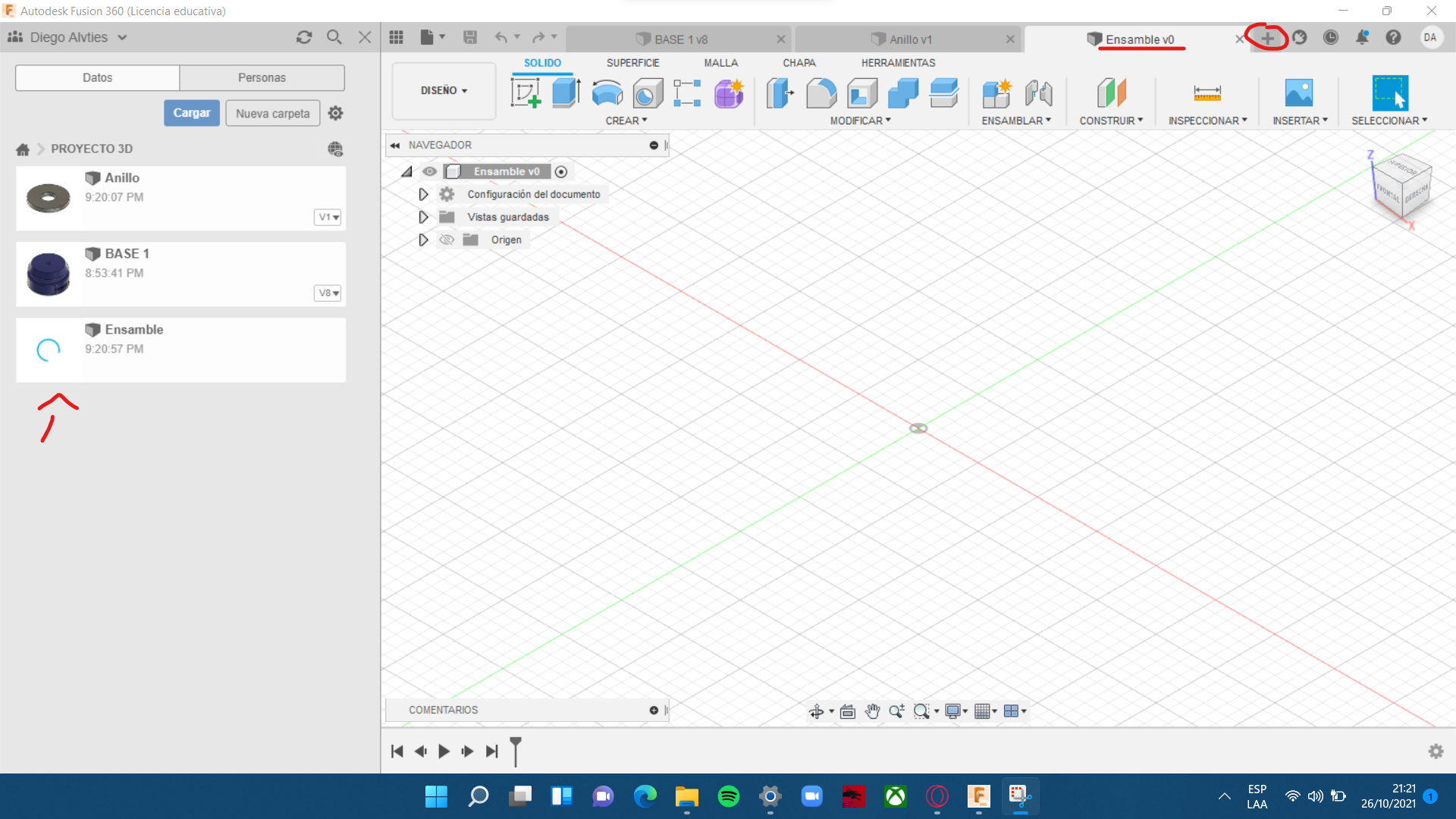

En la barra superior de pestañas le damos al mas y creamos un nuevo archivo al cual lo guardamos con el nombre ensamble.
Y traemos la base 1 simplemente arrastrándola al área de los planos de trabajo y le damos aceptar.
Para insertar el anillo solo le damos sobre el a click derecho insertar y se nos va a colocar para que podamos moverlo a nuestro gusto.

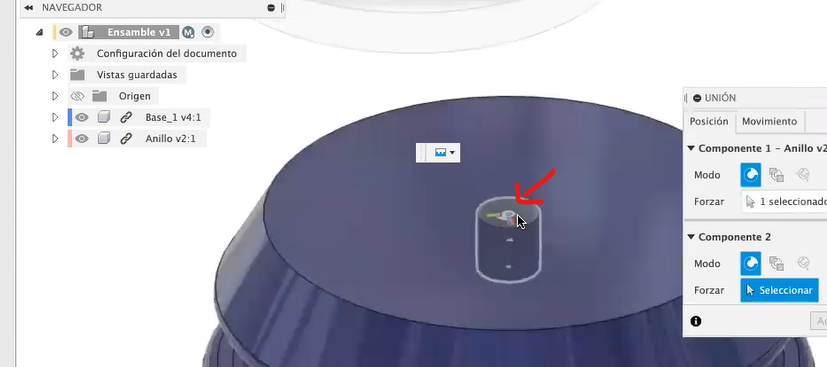

Una vez que lo movemos le damos a la opción de ensamblar y a unión seleccionando ambos centros de los cuerpos , recuerden seleccionar ambos centros de los cuerpos.
Y listo aceptar y se nos habrá ensamblado.
BRAZO 1







Ahora crearemos un nuevo archivo así como ensamble para hacer el brazo 1 , le damos a crear boceto y seleccionamos el plano entre el eje verde y rojo y agregamos una circunferencia de diámetro 50 y terminar boceto.
El siguiente paso es crear otro boceto ya que haremos una lineal perpendicular a este plano de la circunferencia así que le damos a crear boceto y a linea seleccionando ejes rojo y azul.
Y empezamos a crear líneas con la herramienta Spline en crear y le damos a terminar boceto una vez que tengamos la linea.

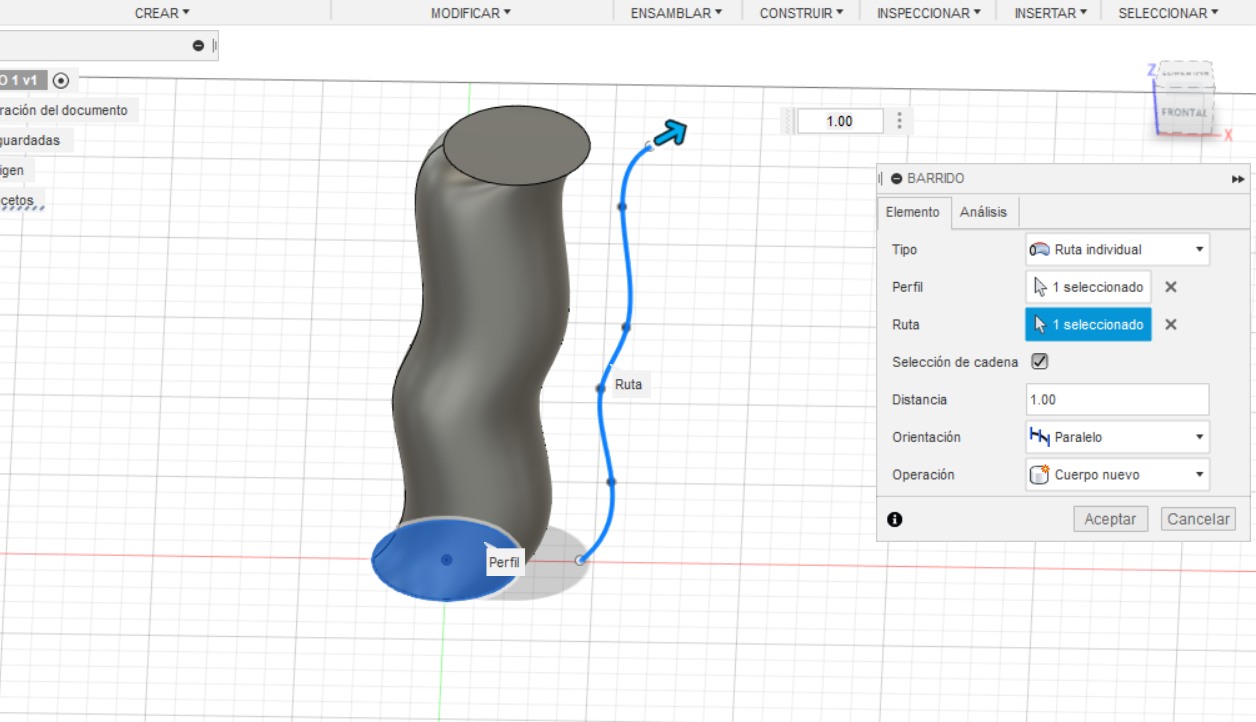

Para darle forma al brazo nos vamos a la herramienta crear y barrido , debemos seleccionar el perfil que seria la circunferencia y la ruta que seria la linea y le damos a orientación en paralelo y automáticamente se nos formara el brazo.
Le damos a aceptar y listo
Agujero En Brazo 1 Para Posterior Cableado.




Para darle un agujero a este brazo primero debemos crear un nuevo archivo al cual lo guardaremos como brazo 2 , crearemos un boceto sin superficie circular solo trazaremos linea de ruta de 20 y a partir de ahí empiezo con spline para el brazo dándole forma y termino el boceto.
Ahora usare la herramienta de crear y tubería , selecciona el objeto en este caso donde dice ruta le damos click y luego a nuestra linea y se nos va a crear un brazo hueco y lo verificamos.
Le damos un tamaño de sección de 30 y un grosor de 10 y le damos tick a hueco y le damos guardar.
Con esto tenemos un solido con hueco en todo el recorrido de su interior para que probablemente dentro pongamos cables para su uso.
Ensamble De Brazos






Una vez guardado nos vamos a ensamble y le damos a brazo 2 click derecho insertar en el diseño actual , lo posicionamos para poder ensamblar y damos aceptar.
Le damos como ya antes lo hemos hecho en la herramienta ensamblar y union y seleccionamos las superficies céntricas de ambos objetos para que se ensamblen.
Si es que queremos que cuadre el anillo justo con el brazo debemos ir a la pestaña de anillo y le damos a boceto y a editar boceto y hay que cambiar la medida del anillo céntrico , le ponemos 30 al diámetro le damos aceptar , terminar boceto y listo.
Ahora vamos a ensamble y nos va a notificar que hay un componente que se necesita actualizar , le damos click a ese triangulo de aviso amarrillo y se nos actualizara solo el diámetro interior del anillo.
Brazo 2 Ensamble



Ahora para hacer un poco mas largo el brazo volvemos a insertar el brazo dos como lo hicimos antes , lo acomodamos como mas nos guste y le damos a ensamblar y unir seleccionando ambas superficies céntricas de ambos brazos.
Le damos aceptar y listo tendríamos dos brazos perfectamente ensamblados.
Puedes agregarlo cuantas veces quieras a tu gusto.
Llevar El Modelo Al Ultimate Cura.
Si es que queremos convertir nuestro objeto 3D debemos llevarlo al programa ultimate cura por piezas ya que queremos que este mismo sea articulado y tenga movimiento.
Exportando pieza por pieza , así se fabricaría y fuera ya lo ensamblaríamos.
Base En La Parte Superior Del Brazo.






Finalmente agregaremos un nuevo anillo en la parte de arriba para poner un soporte.
Vamos a brazo 2 selecciono la superficie de arriba y creo una circunferencia que sea un poco mayor de diámetro del brazo en este caso de 40.
Le damos a terminar boceto y procedemos a extruir para ambos lados para que no se rompa solamente al anillo que se nos ha formado , recuerden darle para ambos lados en unir.
Y le damos a aceptar y ya tendríamos un anillo en la parte de arriba.
Posteriormente me voy a ensamble para actualizar la figura como ya lo hicimos antes.
Y ya tendríamos nuestro diseño aun con mas decoración. :)
Ejemplo En Ultimate Cura - Simulación De Una De La Piezas.





Primero Exportaremos el anillo para darnos una idea.
Nos vamos a la pestaña anillo, le damos a archivo y a impresion en 3D y seleccionamos el objeto y quitamos la opción de inviar a la utilidad de impresión 3D que esta con un check y de damos aceptar y lo guardamos como anillo.
Ahora vamos al Cura para traer el anillo simplemente arrastrando el archivo y esperamos que cargue.
Finalmente le damos a slice y nos saldrá los datos de la elaboración de nuestro archivo.
Y así podríamos ver como una parte de nuestro objeto se produce capa por capa.
Eso es todo amigos muchas gracias :)
