Adjustable Ipad Stance
![20151123_174543_edit_with_note.jpg](/proxy/?url=https://content.instructables.com/FY2/ZGYC/IHAYI2KI/FY2ZGYCIHAYI2KI.jpg&filename=20151123_174543_edit_with_note.jpg)
![ipad stand.jpg](/proxy/?url=https://content.instructables.com/FVU/AWEE/IHM9O1G5/FVUAWEEIHM9O1G5.jpg&filename=ipad stand.jpg)
Inleiding
Aangezien de iPad stand van een neefje van mij bijna ten einde is en hij bijna jarig is wil ik graag eentje voor hem gaan maken. Het idee is om elk bedenkbaar apparaat erop te kunnen gebruiken. De scharnier zal zitten in de plek waar je kan kiezen onder wat voor hoek je apparaat zal staan.
MoSCoW
Must: - de ipad moet kunnen blijven staan zonder deze aan te raken
- elke grootte en type tablet moet erop kunnen steunen
- de hoek waarin het apparaat dat erop steunt moet je kunnen aanpassen
- het moet een plexiglas plaatje hebben(deze wordt gegrafeerd) aan de onderkant waar lampjes in zitten
- Er moet een simpele elektrische schakeling in voor de opdracht
Should: Pasjes zouden erin bewaard kunnen worden
Could: Het lampje zou erin kunnen ter ondersteuning van het zicht op de pasjes
Would not: De ipad mag niet omvallen wanneer hij staat of wanner de hoek verander wordt
Materialen
De stand zal gewoon van plastic zijn, en als het mogelijk is met een rubberlaag of iets dergelijks voor een mooie afwerking.
Voor het lampje gebruik ik een ledje met een batterij van 9 volt.
- Plastic voor de stand
- Plexiglas voor het verstevigen van de onderkant en beetje gewicht toe te voegen. Deze wordt ook gegegrafeerd.
- led lampjes
Te gebruiken Tools:
- 3D printer
-Lasersnijder
- Soldeerbout
- Veil voor het netjes maken van het oppervlakte van de geprinte onderdelen
Printen En Assembleren Van De Onderdelen
![Schermafbeelding 2015-12-01 om 17.52.44.png](/proxy/?url=https://content.instructables.com/F2L/VRMD/IHNB3TL3/F2LVRMDIHNB3TL3.png&filename=Schermafbeelding 2015-12-01 om 17.52.44.png)
![Schermafbeelding 2015-12-01 om 17.53.00.png](/proxy/?url=https://content.instructables.com/FYB/AAFA/IHNB3TLY/FYBAAFAIHNB3TLY.png&filename=Schermafbeelding 2015-12-01 om 17.53.00.png)
![Schermafbeelding 2015-12-01 om 17.53.10.png](/proxy/?url=https://content.instructables.com/FM5/UCRB/IHNB3TMD/FM5UCRBIHNB3TMD.png&filename=Schermafbeelding 2015-12-01 om 17.53.10.png)
![20160201_143040.jpg](/proxy/?url=https://content.instructables.com/FZ3/ENJK/IJYUZEFV/FZ3ENJKIJYUZEFV.jpg&filename=20160201_143040.jpg)
Voor het printen van de losse onderdelen zijn er in deze instructable .stl files te vinden. Deze kunnen direct in de 3d-printing software worden geplaatst en vervolgens print je ze uit.
Het is een vrij makkelijk kliksysteem, dus met een beetje kracht kan je deze 3 onderdelen apart in elkaar klikken.

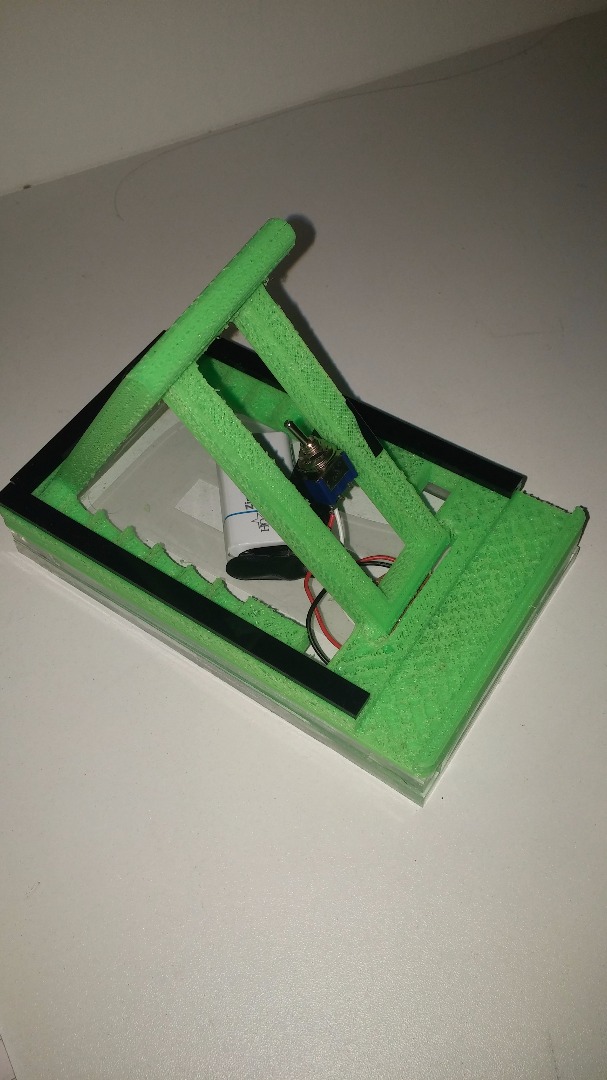

De laatste afbeelding laat zien hoe het er daadwerkelijk uit hoort te zien ziet
Maken Van Ondersteunende Plexiglas En Het Graferen Hiervan
![plexiglas formaten.png](/proxy/?url=https://content.instructables.com/FHR/7FSB/IJYUZFB6/FHR7FSBIJYUZFB6.png&filename=plexiglas formaten.png)
![kgrDYTi.png](/proxy/?url=https://content.instructables.com/FBU/1CRE/IJYUZE4Y/FBU1CREIJYUZE4Y.png&filename=kgrDYTi.png)
![20160201_134252.jpg](/proxy/?url=https://content.instructables.com/FT4/CJ1P/IJYUZDV9/FT4CJ1PIJYUZDV9.jpg&filename=20160201_134252.jpg)
Voor het maken van de ondersteuning heb ik de afmetingen van mijn stand pakt. Daarnaast nam ik een groot stuk plexiglas en sneed met de lasersnijder hier eerst in de lengte en breedte ter grootte van mijn stand een stuk de stand erop te bevestigen. Om een klein beetje ruimte tussen de stand en het plexiglas te creƫren heb ik reepjes gesneden uit plexiglas. Deze reepjes heb ik op de zijkanten gelijmd met superlijm en daarop kwam de stand te staan. Ook de stand is vast gelijmd.
Voor het graferen van het plexiglas heb ik de bijgeleverde afbeelding gebruikt. In de software van de lasersnijder kon je met een bepaalde kleurcode instellen in wat voor mate er gegrafeerd werd. In dit geval werd de rode buitenste rand iets dieper gegrafeerd dan het blauwe gedeelte. Dit gaf een redelijk mooi effect, vandaar deze keuze.
Simpele Elektrische Schakeling
![20160201_142846.jpg](/proxy/?url=https://content.instructables.com/FP4/TZQH/IJYUZEFE/FP4TZQHIJYUZEFE.jpg&filename=20160201_142846.jpg)
![20160201_142532.jpg](/proxy/?url=https://content.instructables.com/FRR/8QZW/IJYUZEFO/FRR8QZWIJYUZEFO.jpg&filename=20160201_142532.jpg)
![20160201_134235.jpg](/proxy/?url=https://content.instructables.com/FUG/P9IA/IJYUZE4X/FUGP9IAIJYUZE4X.jpg&filename=20160201_134235.jpg)
![Led lampjes in stand](/proxy/?url=https://content.instructables.com/F63/6R67/IJYUZF1J/F636R67IJYUZF1J.jpg&filename=Led lampjes in stand)

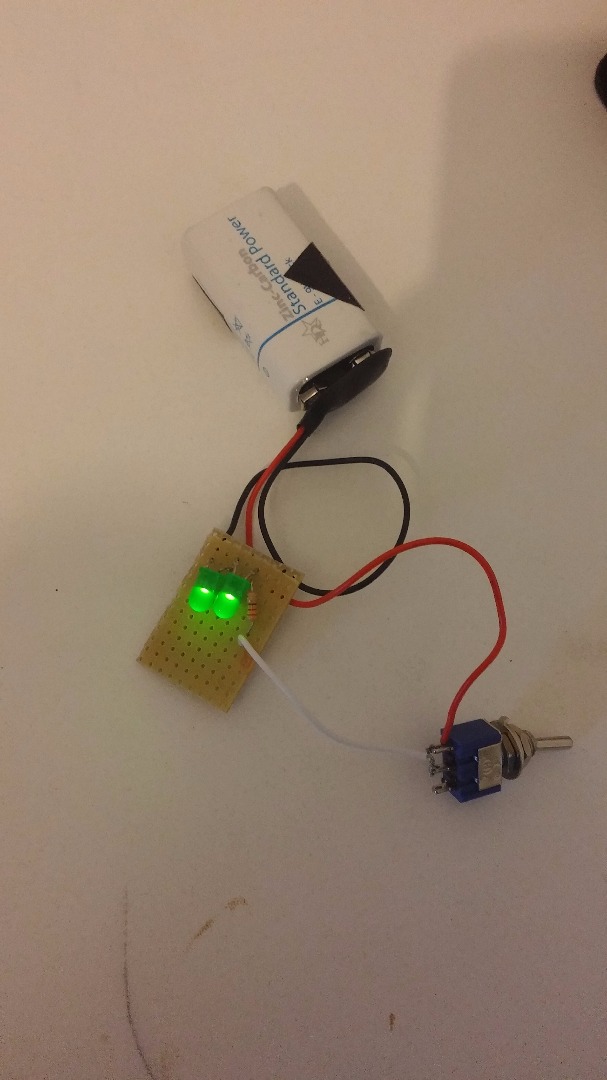

Hier heb ik een klein stukje printplaat voor genomen. Hierop bevestigde ik 2 groene ledjes en een weerstandje van 1 Kilo-ohm(op de afbeelding staat 220 Ohm, hier is niks van waar het is 1 Kilo Ohm) in serie. Dit sloot ik aan op een batterij en een schakelaartje om zo de kring rond te maken. Met een beetje puzzelen kan je hem heel makkelijk tussen je stand en het stuk plexiglas krijgen.
Het Resultaat!
![Scharnierende punten](/proxy/?url=https://content.instructables.com/FQV/38E4/IJYUZFKV/FQV38E4IJYUZFKV.jpg&filename=Scharnierende punten)

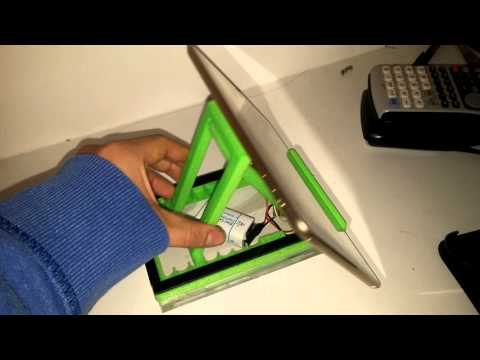

Zoals je ziet is dit het resultaat. Er staat momenteel een ipad mini in, maar het is al gestest met meerdere ipads. Zoals er gezien kan worden, werkt het naar toebehoren. Ik ben al blij genoeg dat het doet wat het hoort te doen. Aangezien door aangepaste instellingen in de 3dprinting-software het printen niet helemaal mooi gelukt was. Maar afgezien daarvan, is er toch een product geleverd dat voldoet aan de eisen.
Bedankt voor het bekijken van deze instructable. Ik hoop dat je er iets aan had.
