Adjustable Power Supply

Aproveitando um velho carregador de notebook e mais alguns simples componentes, construí essa fonte de alimentação para a minha bancada.

Como eu morava em apartamento e não era permitido usar ferramentas pesadas para construir gabinetes, tive que optar em acondicionar o circuito dentro de tubo de esgoto rsss.

O voltímetro é bem comum e é vendido na internet bem barato. Com pequenas modificações, ele apresentou leituras variáveis e apropriado para o projeto proposto.

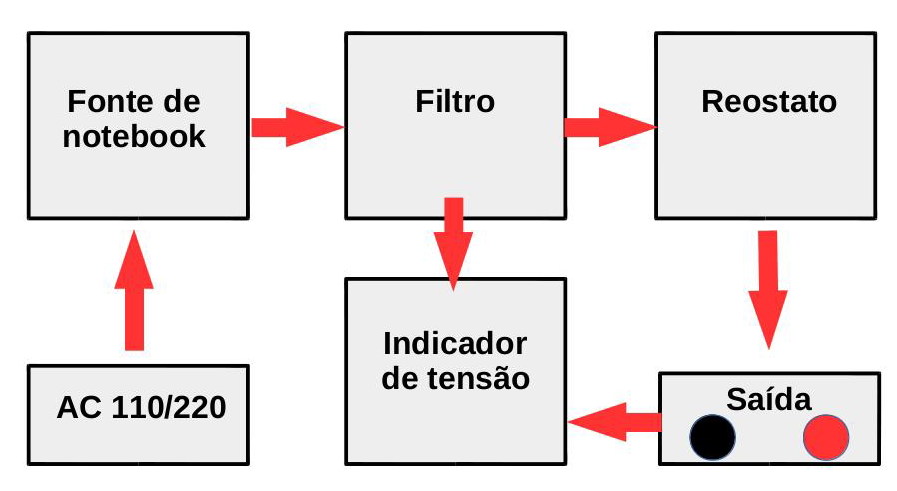

É fácil encontrar velhas fontes de notebooks em sucatas. Essas fontes são compactas e possuem uma boa estabilidade. Alguma tem até proteção contra curtos. Poderia usar transformadores comuns mas, ficaria mais pesado o projeto.

O filtro seria em caso da fonte apresentar muito ruído na saída (a minha apresentou e o ruído era detectado em circuitos de áudio alimentado por esta fonte). Usei "choques" e capacitores retirados de sucata.

O circuito de controle é um simples reostato eletrônico. Sem mistérios. Deve-se tomar cuidado apenas em fixar o transístor de potência em um dissipador de calor.

Para modificar o voltímetro, siga os passos nas fotografias.

Acondicionei tudo dentro de uma conexão de esgoto!

A fonte está funcionando por dois anos na minha bancada.
