Adjustable Alluminium Lamp Without Wires

Questa lampada l'ho realizzata molti anni fa (http://digilander.libero.it/geisco1/gru2.htm). Avevo a disposizione delle strisce di alluminio (recuperate dai rifiuti di una mostra d'arte) buttate e non sapevo ancora cosa farne. L'idea mi è venuta quando ho visto "Tizio", la lampada prodotta da artemide nel 1972 e disegnata da Sapper (http://www.artemide.com/prodotti/scheda-prodotto.action?request_locale=it_FR&idProdotto=18882).

La lampada è molto semplice da realizzare, i materiali sono facili da recuperare e gli attrezzi limitati.Voi potete cambiare le lunghezze dei bracci, le dimensioni delle strisce di alluminio, la base, i pesi, e farla secondo le vostre esigenze. Potete verniciare il tutto tranne i giunti (joint). Update: potete sostituire il nastro Americano con legno.

I Made this lamp made many years ago. I was at the disposal of the aluminum strips, (recovered from waste of an art exhibition), and I did not know what to do. The idea came to me when I saw "Tizio", the lamp produced by artemide in 1972 and designed by Sapper (http://www.artemide.com/prodotti/scheda-prodotto.action?request_locale=it_FR&idProdotto=18882).
The lamp is very simple to make, the materials are easy to retrieve.You can change the lengths of the arms, the size of the aluminum strips, the base, the weights, and make it according to your needs. You can paint on anything but the joints (joint). Update: You can replace the American band with wood.

Striscia di alluminio 2cm x 2,5 mt x 2mm

Contenitore di alluminio per torte .........

Barattolo di alluminio con coperchio a vite (ma può essere anche di altro materiale)

Rondelle e tubi di plastica

Nastro adesivo telato americano (gaf)

Colla per plastica (epoxy)

Rondelle metalliche ........

Viti e dadi ..........

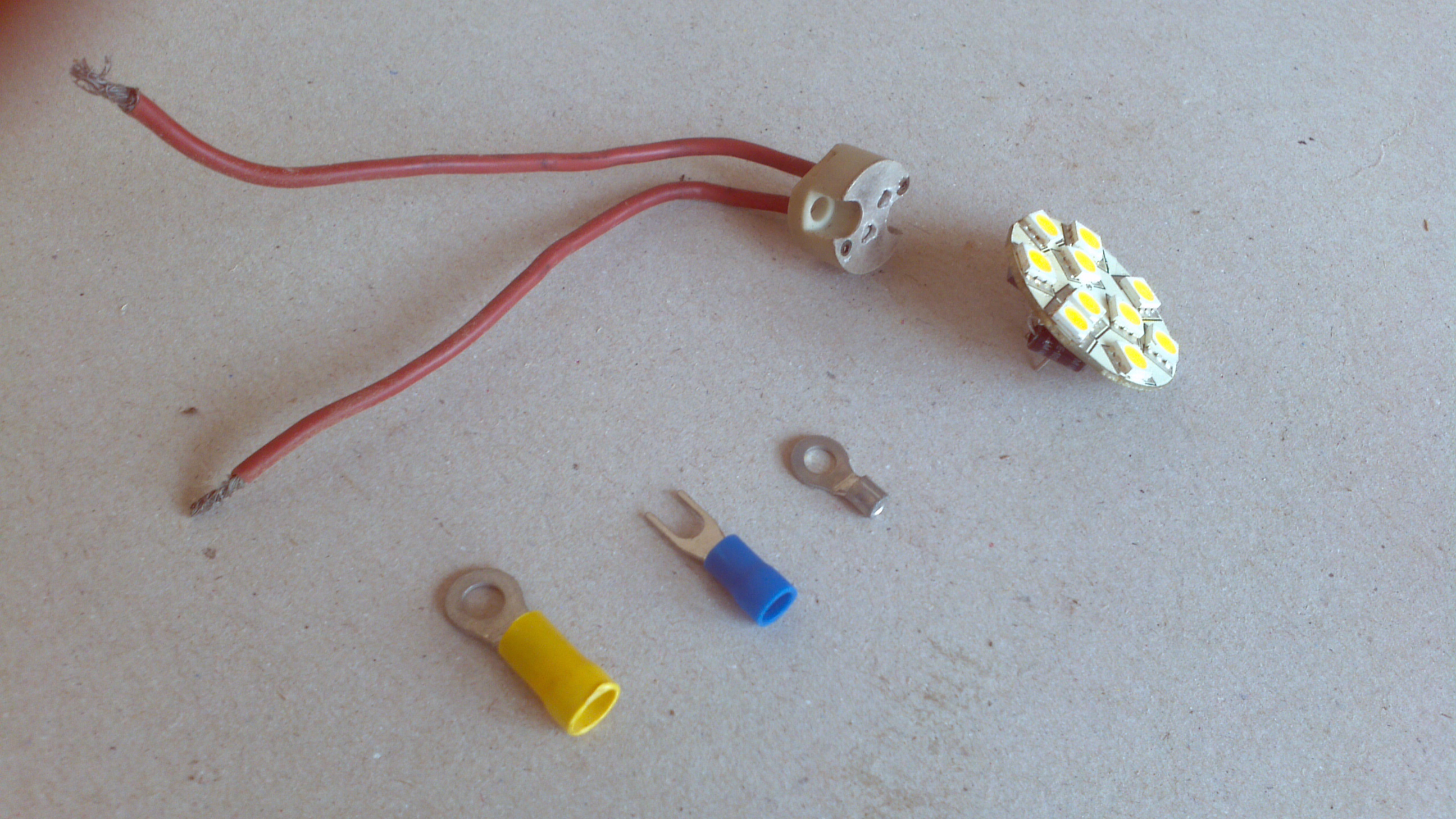

Lampadina led G4, 12-30 volt AC/DC , 3,5 watt

Portalampada G4

Alimentatore AC or DC 12-30 volt 5 watt con cavo e interruttore 220volt

Capicorda

Attrezzi: sega, trapano, lime,

--------

Aluminum strip 2cm x 2.5 meters x 2mm
aluminum container for cakes (head)

Aluminium Jar with screw cap (but it can also be of another material and form)

Plastic Washers and plastic tubes

American adhesive fabric tape (gaf)

plastic glue (epoxy)

metal washers

Screw and bolts

G4 LED bulb, 12-30 volts AC / DC, 3.5 watts

lamp holder G4

AC/DC power supply 12-30 volts 5 watts with cable and switch 220volt

lugs (capicorda)

Tools: saw, drill, files

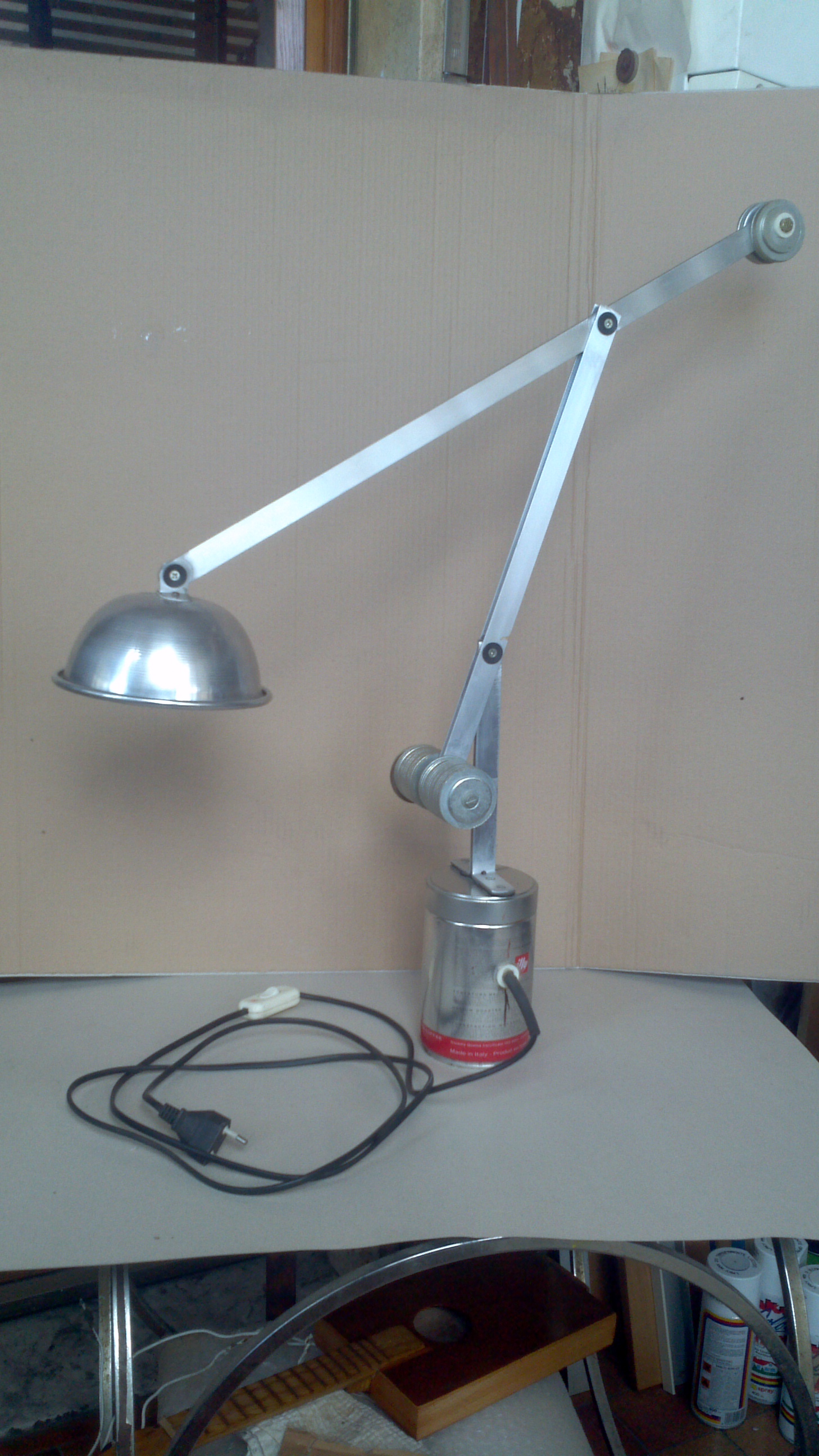

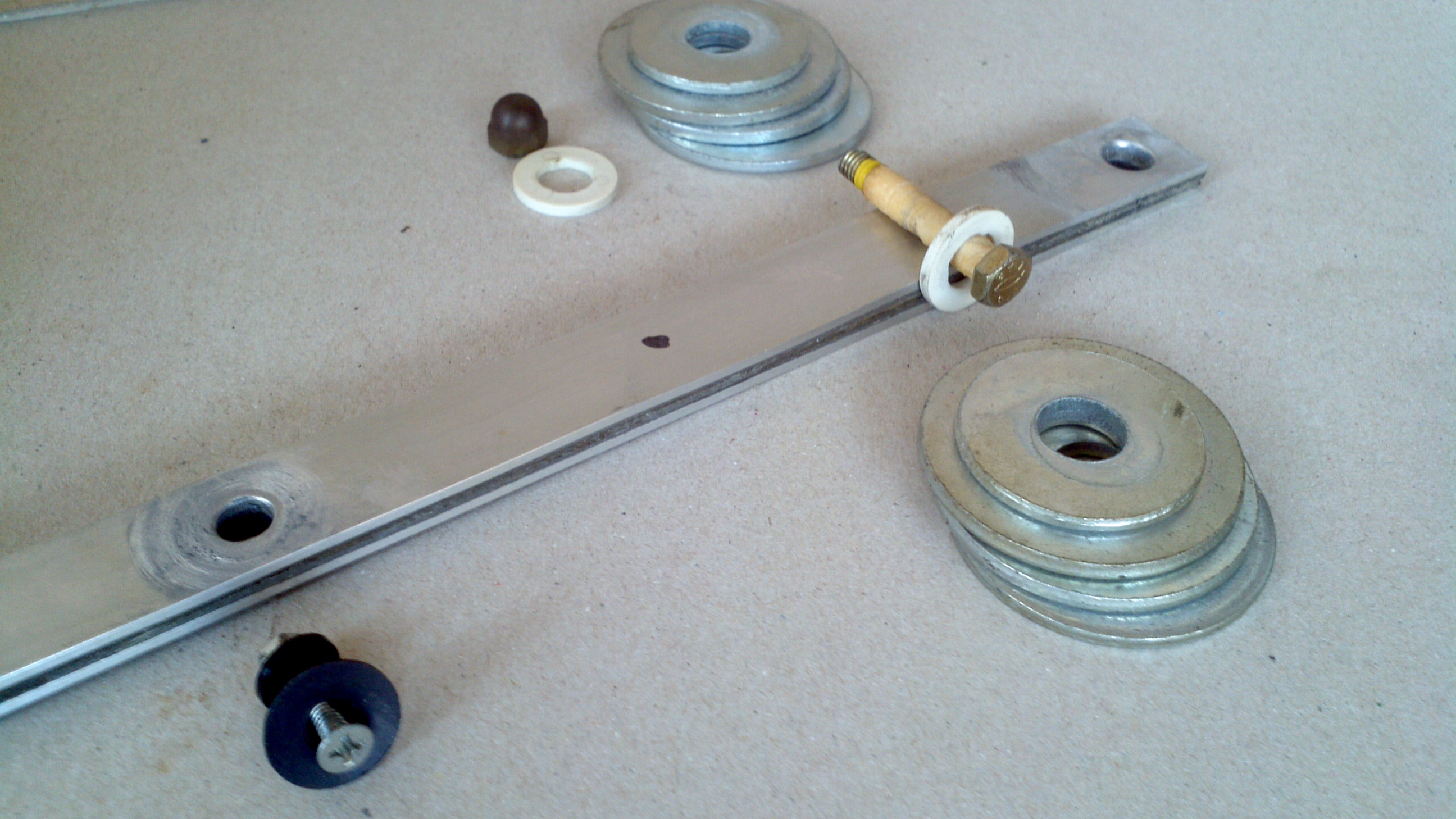

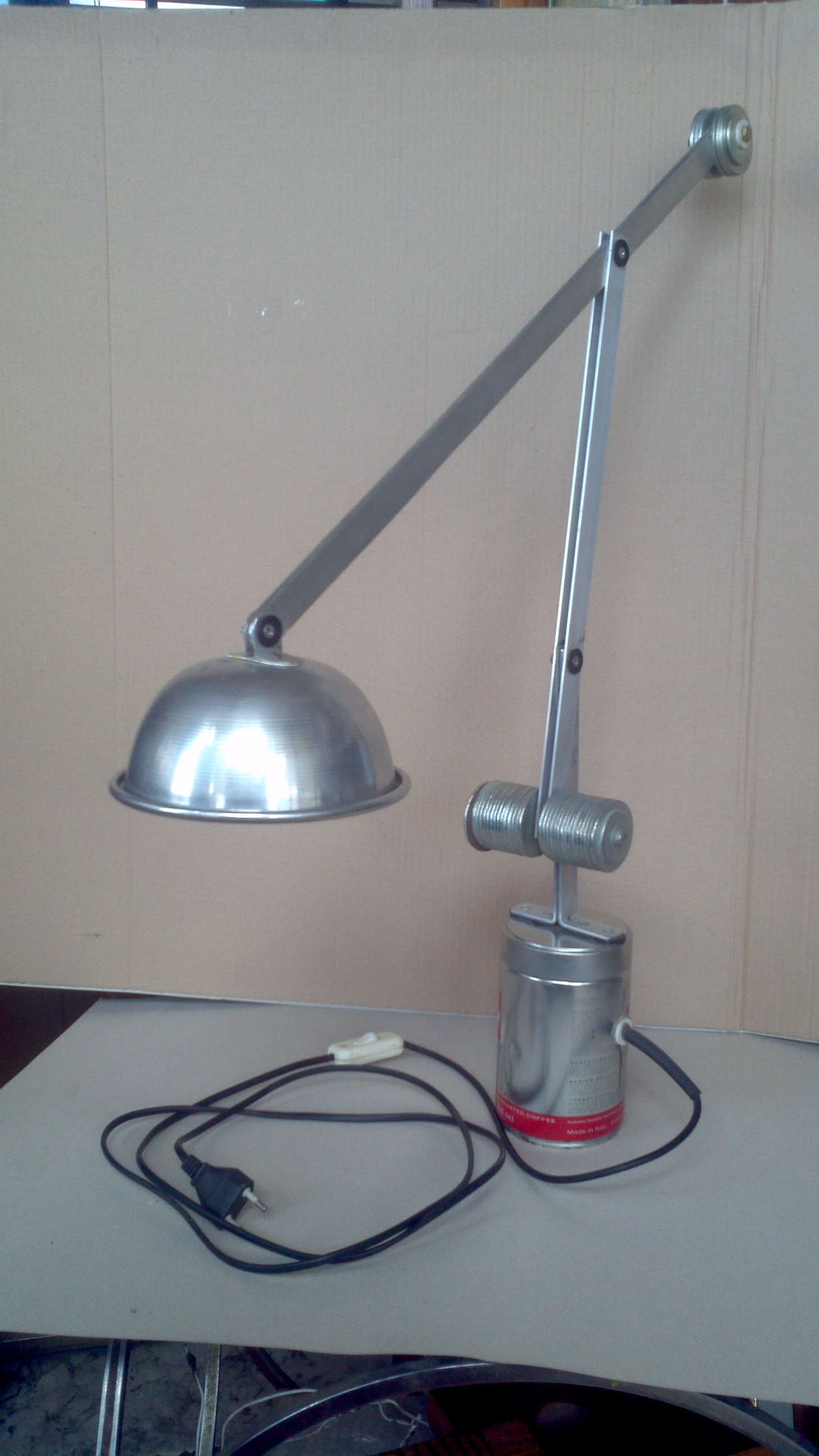

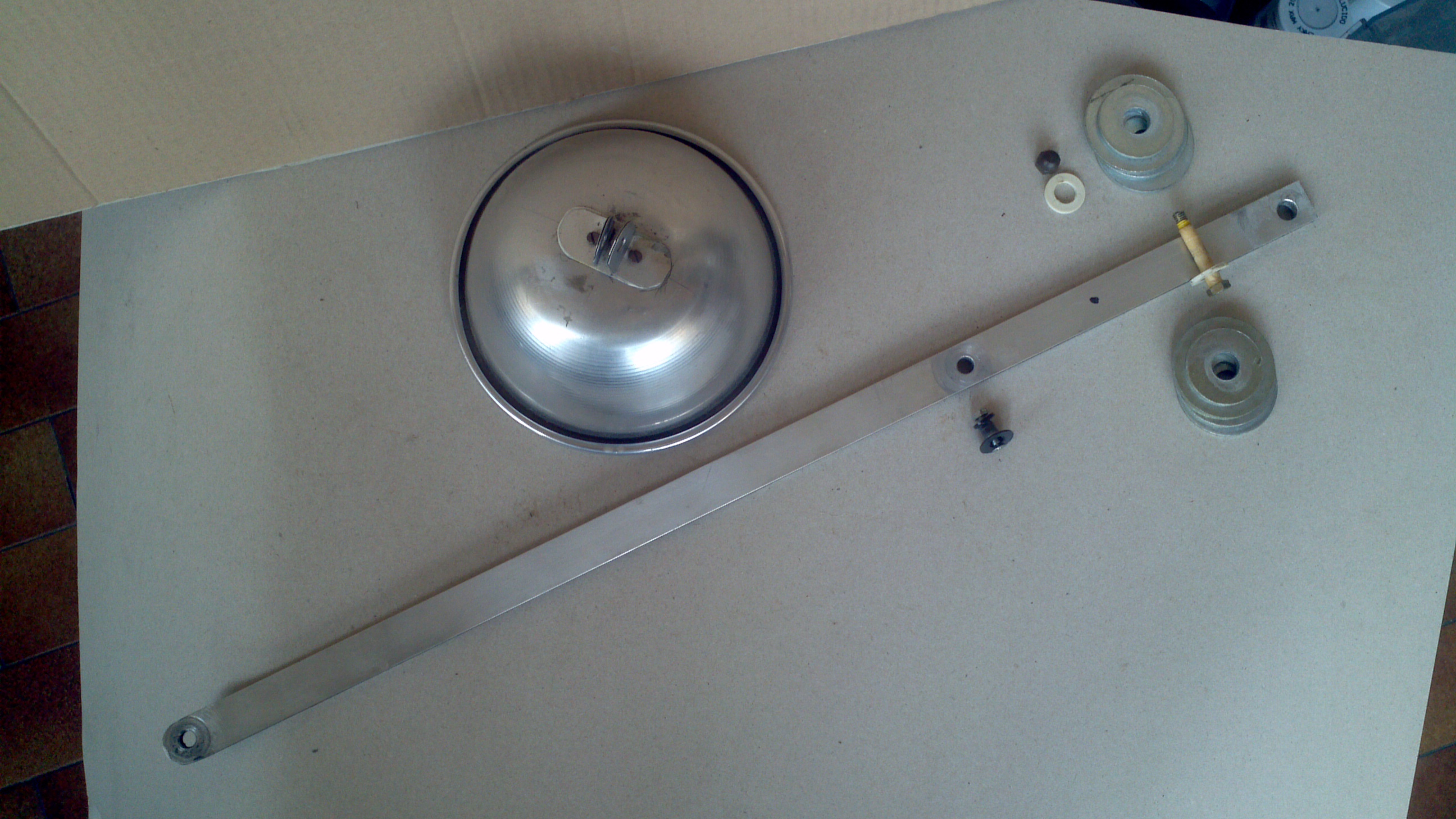

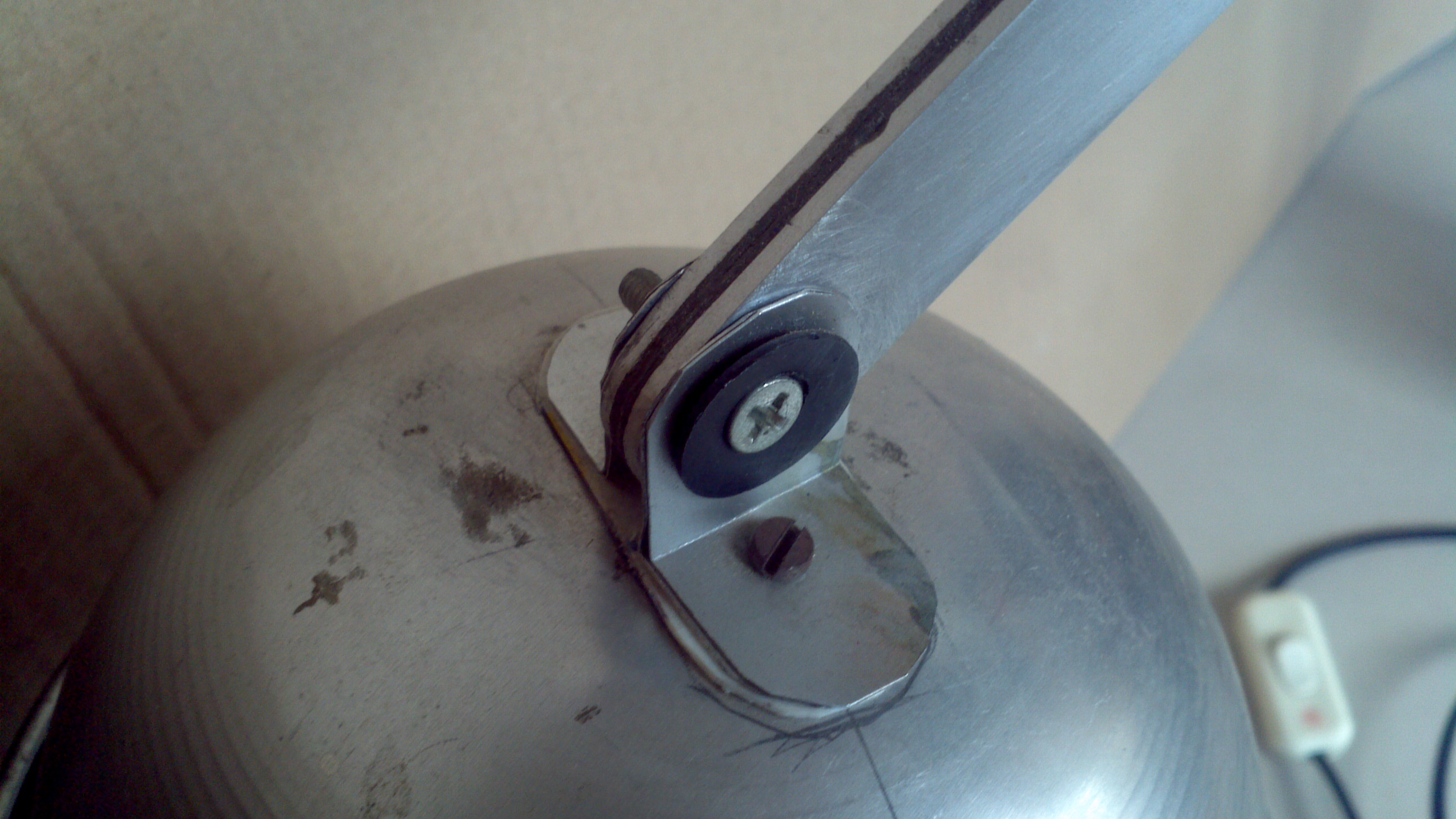

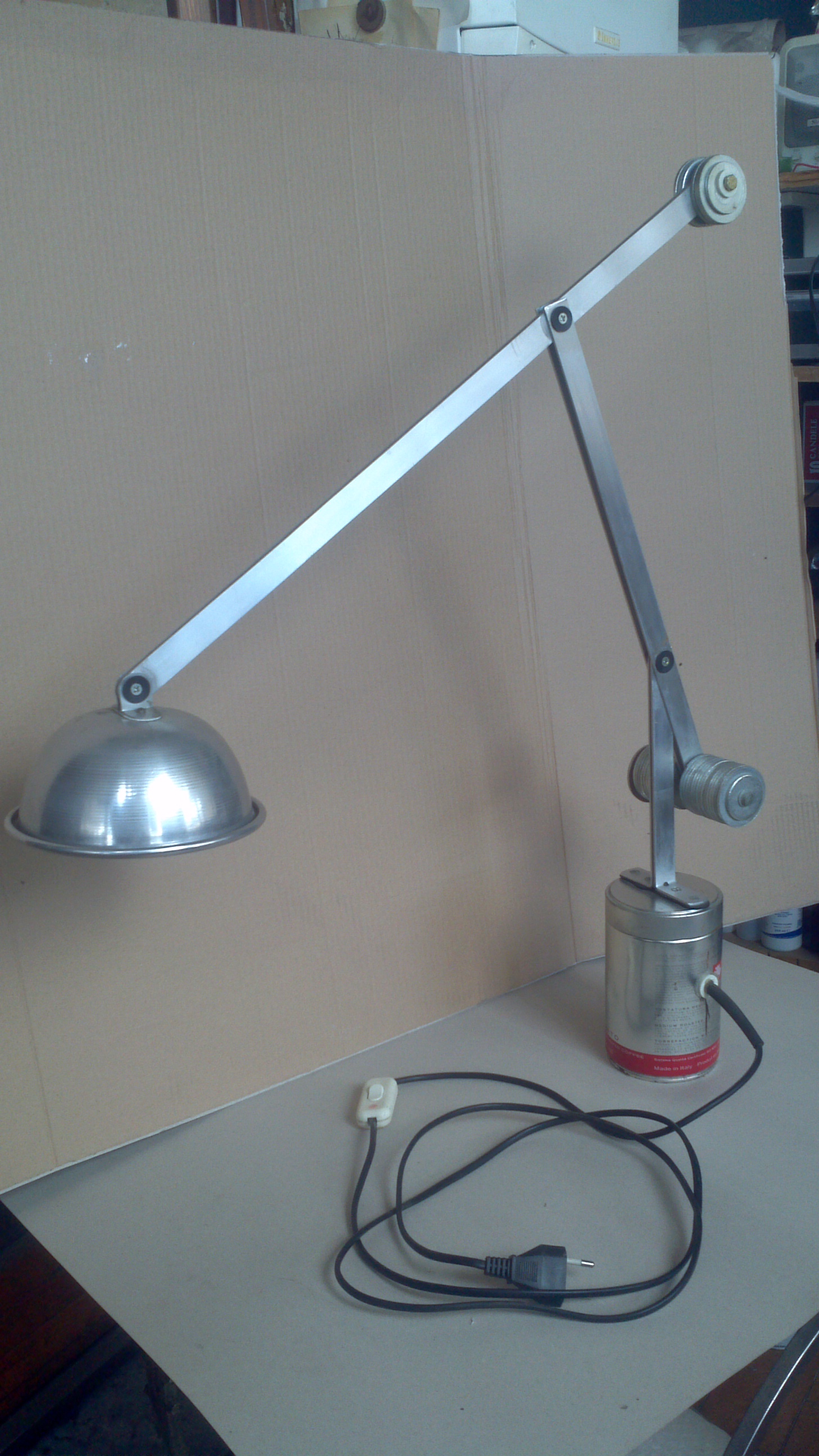

Guardate le foto.

Watch the photos

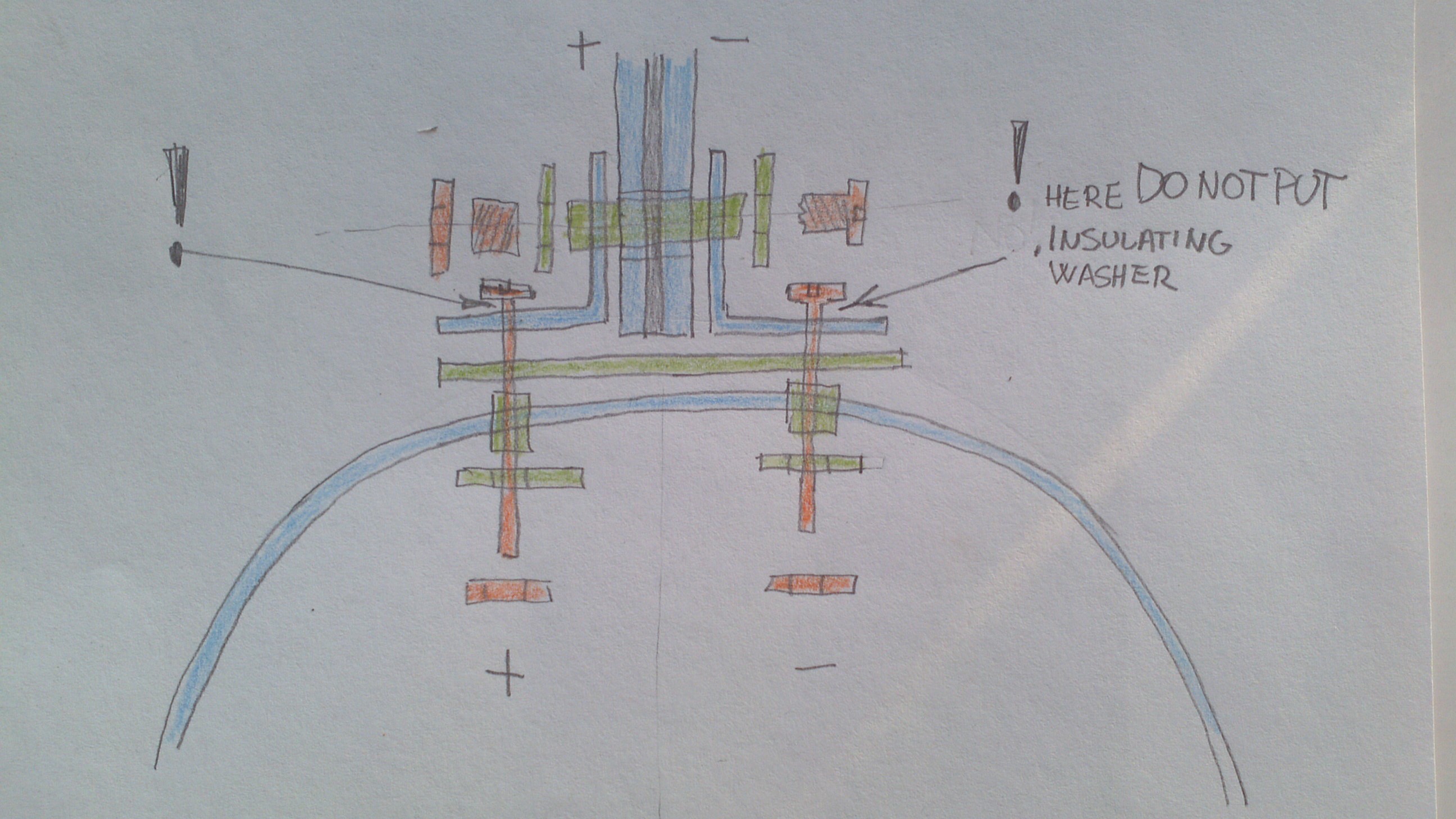

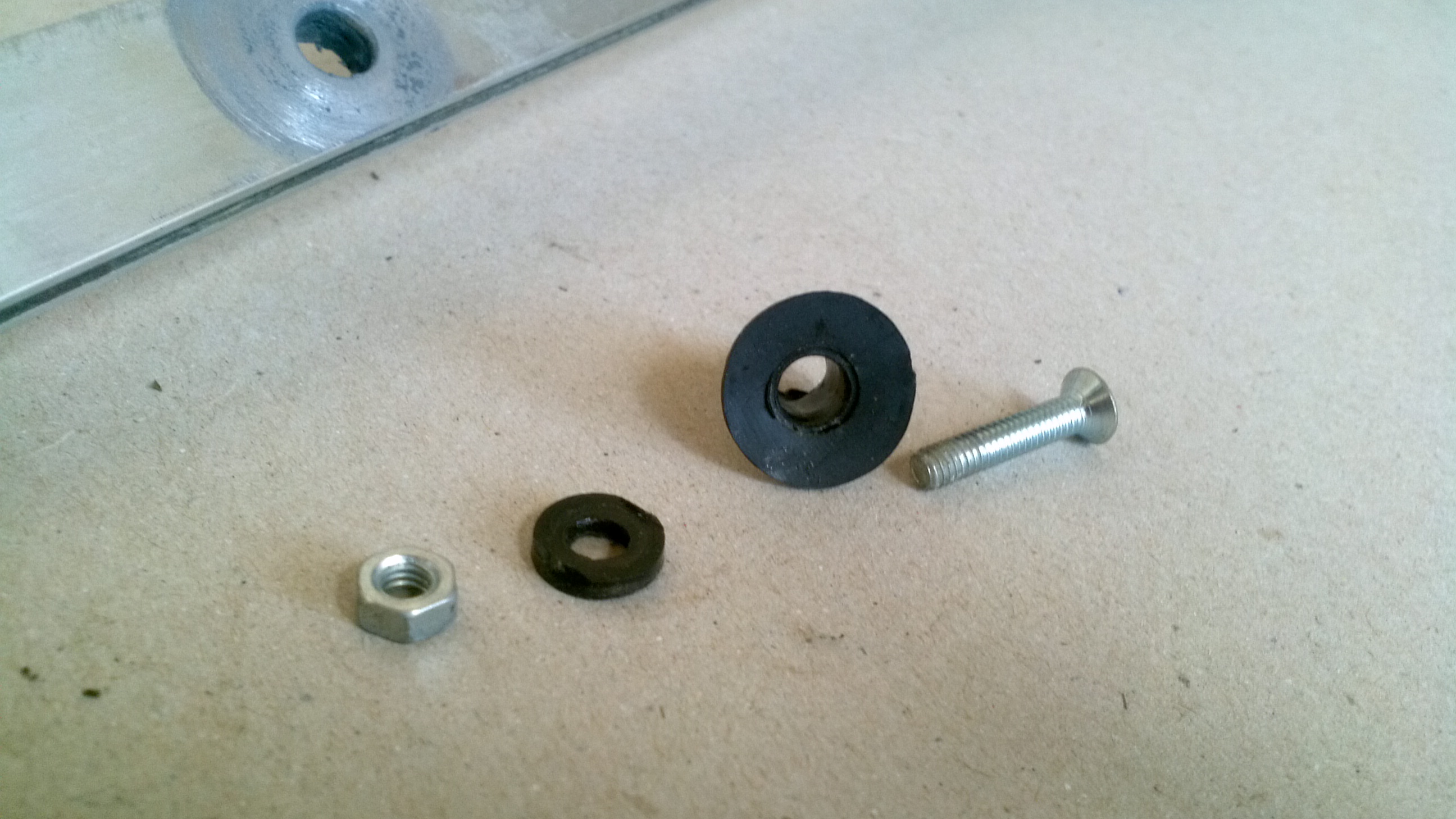

La cosa più importante è isolare i metalli (alluminio) che portano corrente (+ e -) . Non si devono mai toccare. Altrimenti l'alimentatore si rompe. Ogni polo deve viaggiare separato dall'altro. Le viti con isolante sono solo perni per la rotazione e devono essere isolate.

The most important thing is to isolate the metal (aluminum) that carry current (+ and -). They should never touch. Otherwise the power supply breaks down. Each pole has to travel from the other separate. The screws with insulating pins are only for rotation and must be isolated.

Tagliare le strisce di alluminio come nei disegni

Braccio 0 - 25 cm (20 + 5cm piede)

Braccio 1 - 40 cm

Braccio 2 - 58 cm

------------------

Braccio 2 - Attaccare 3 strisce di nastro adesivo su ogni braccio. Incollarle tra loro con colla epossidica. Scontornare l'eccesso di nastro. Forare.

Braccio 1 - Forare . Nessun isolante

Braccio 0 --> prossimo passo

----------------------------

Cut the aluminum strips as in the drawings
Arm 0-25 cm (20 + 5cm foot)

Arm 1- 40 cm

Arm 2- 58 cm

------------------

Arm 2 - Attach 3 strips of masking tape on each arm. Glue them together using epoxy glue. Cut out the excess tape. Drill.

Arm 1 - Drill. No insulation

Arm 0 -> next step

Tagliare a lunghezza (25 cm). Piegare a 90°. Isolare e incollare. Fare i fori per le viti. Arrotondare le estremità con la lima.

Aggiungere isolante tra il piede e il coperchio. Fissare il braccio al coperchio.

Guarda le foto.

Cut to length (25 cm). Bend at 90 °. Isolate and glue. Make holes for the screws. Round ends with a file.
Add insulation between the foot and the lid. Attach the arm to the lid.

Look at the pictures.

Guarda le foto.

Tagliare una striscia di alluminio di 5,5/6 cm. Piegare a 90° (2,5 cm + 3 cm) . Collegare come in foto.

Look at the pictures.
Cut a 5.5 / 6 cm aluminum strip. Bend at 90 ° (2.5 cm + 3 cm). Connect as in the picture.

Montare il tutto. Non stringere troppo le viti dei giunti (joint)

Install everything. Do not over tighten the screws of the joints (joint)

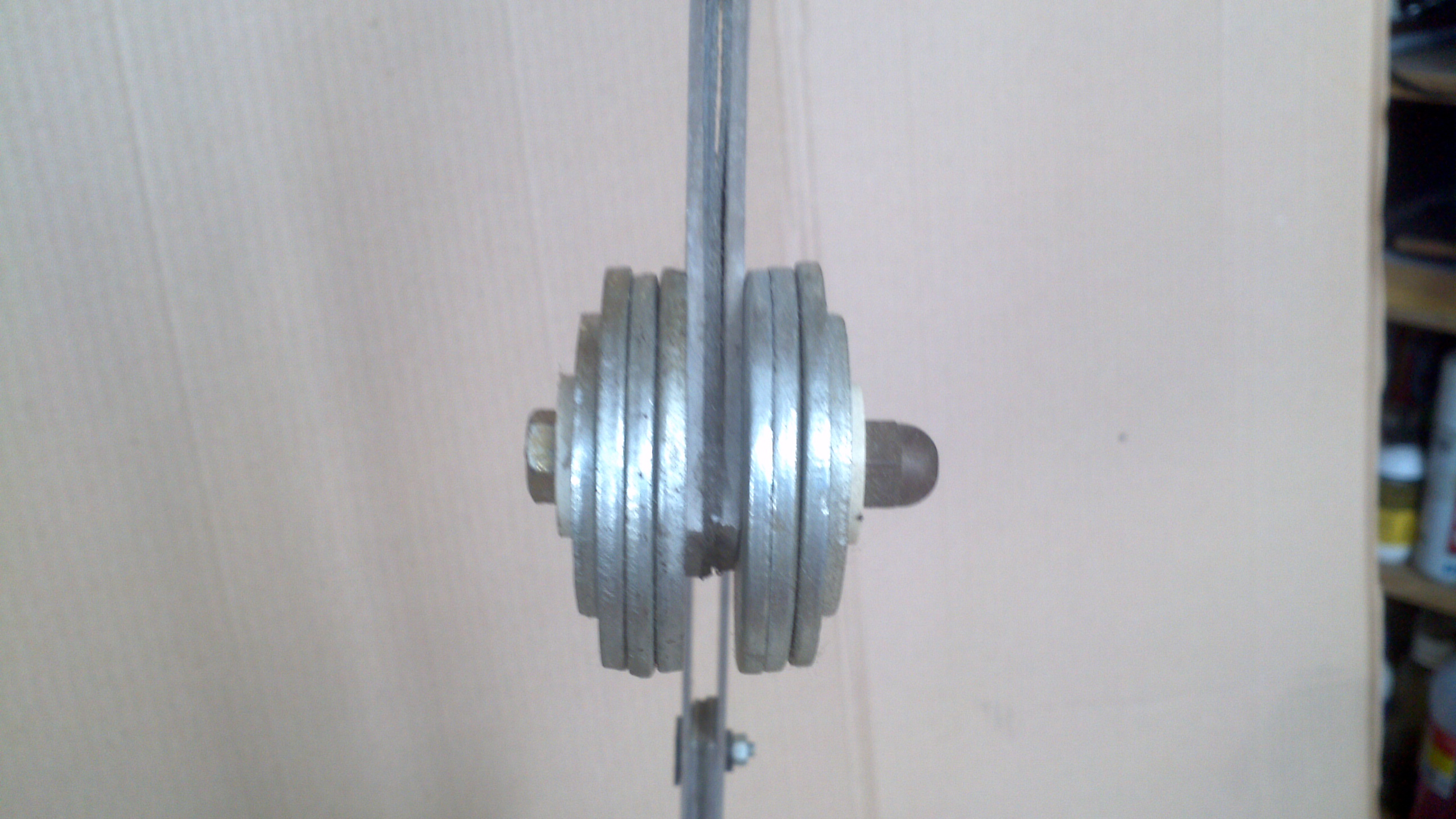

Iniziare dal braccio 2. Bloccare il braccio1 in verticale con del nastro sul braccio 0. Aggiungere rondelle sul braccio 2 finchè è in equilibrio (orizzontale)

Sbloccare braccio1. Aggiungere rondelle sul braccio 1 finchè è in equilibrio (orizzontale).

Le foto non mostrano come si fa'.

Starting from the arm 2. Lock the Arm1 vertically with some tape on arm 0. Add washers on the arm2 until it is in balance (horizontal)
Unlock braccio1. Add washers on the arm 1 as long as it is balanced (horizontal).

The photos do not show how to do it.

Riempire il barattolo di materiali pesanti (metallo, sabbia, sassi, ...) fino alla metà. Deve essere stabile quando muovete i bracci.

Fill the jar of heavy materials (metal, sand, stones, ...) up to the middle. It must be stable when moving the arms.

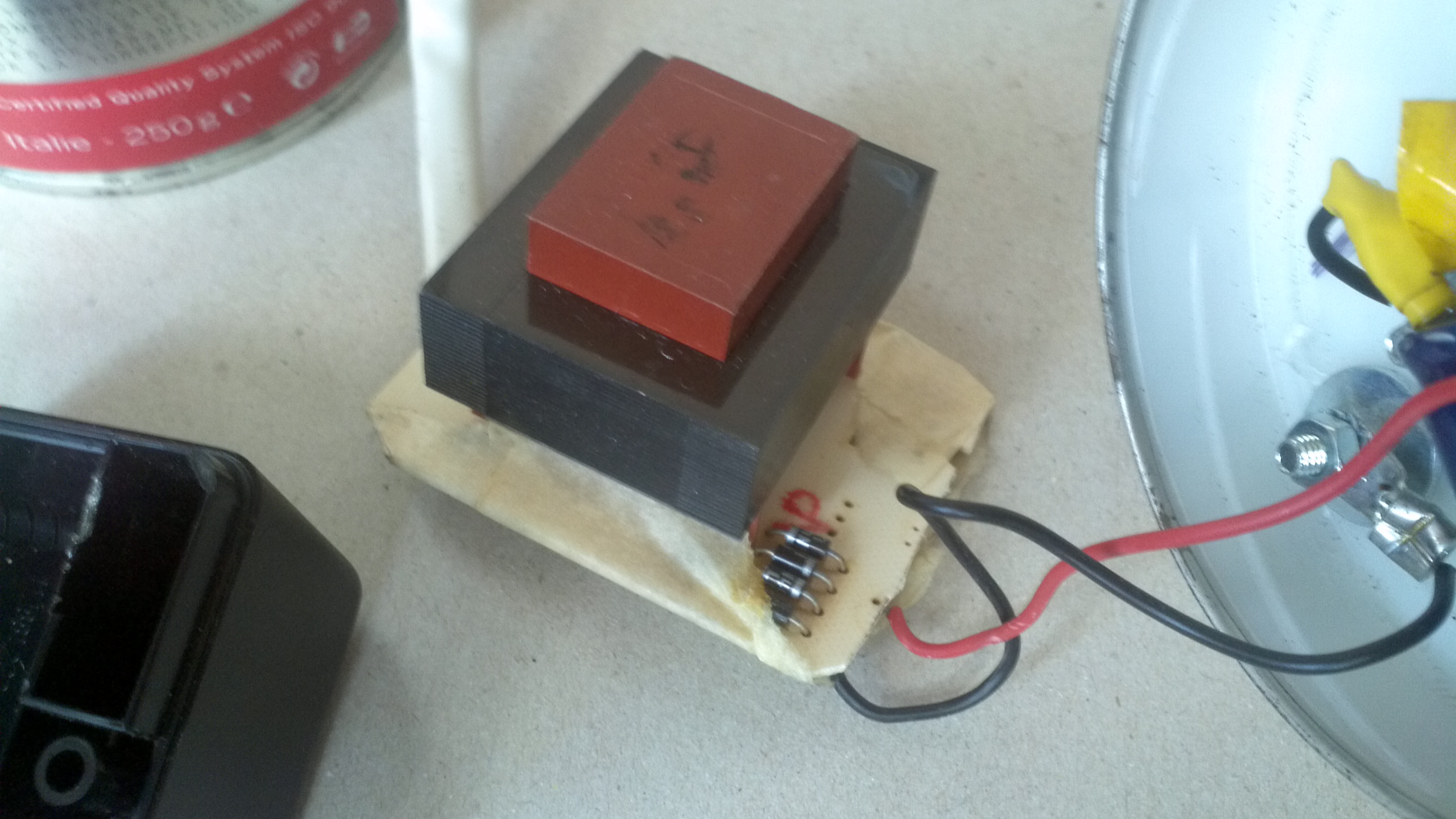

Il led che uso accetta 12-30 volt (3,5 watt) sia in alternata che in continua (Ac/DC) . Se avete un alimentatore elettronico il condensatore non serve. Io l'ho aggiunto per stabilizzare la tensione.

Fare i collegamenti per la lampada e per i 220volt.

Il filo 220volt uscirà dal barattolo da un buco.

The Led is 12-30 volt 3,5 watt AC/DC. If you have an electronic ballast capacitor is not needed. I have added to stabilize the voltage. Make connections to the lamp and for 220 volts.
The wire 220 volts will be released from the jar by a hole.

Ok. E' stato un duro lavoro fare queste istruzioni. E' stato facile costruirla ma difficile desciverla. Ho cercato di semplificare. Spero che le foto e i disegni aiutino.

Spero che questo progetto sia inizio di altre varianti.

Grazie di avermi seguito.

It was a tough job to do this instructable.

It 'been easy to build it but difficult to describe. I tried to simplify. I hope the photos and drawings help.
I hope that this project is the beginning of other variants.

Thanks for following me.
