4×10 Spectrum Analyser LEDs

Ik vind retro dingen leuk
daarom laat ik zien hoe je een spectrum analyser kan maken zonder enigszins te programmeren!
(omdat ik daar geen ervaring mee heb)
Ik zal dmv RC filters en VU meter chips diverse frequentie banden kunnen analyseren als het ware.

Hier is een lijst met dingen die je nodig zal hebben:

• 40 LEDs in kleuren naar keuze. Ik doe 20 groene, 8 gele, 8 oranje, en 4 rode
• 4 LM3915 IC's
• Passieve componenten
  • condensatoren: 7×100nF, 2×47μF, 1×10μF
  • weerstanden: 9×10kΩ, 4×100Ω, 3×2,2kΩ, 2×3,3kΩ, 2×1kΩ, 1×47kΩ
• 40 male-female jumper draadjes
• overig draad, soldeertin, 9V batterij

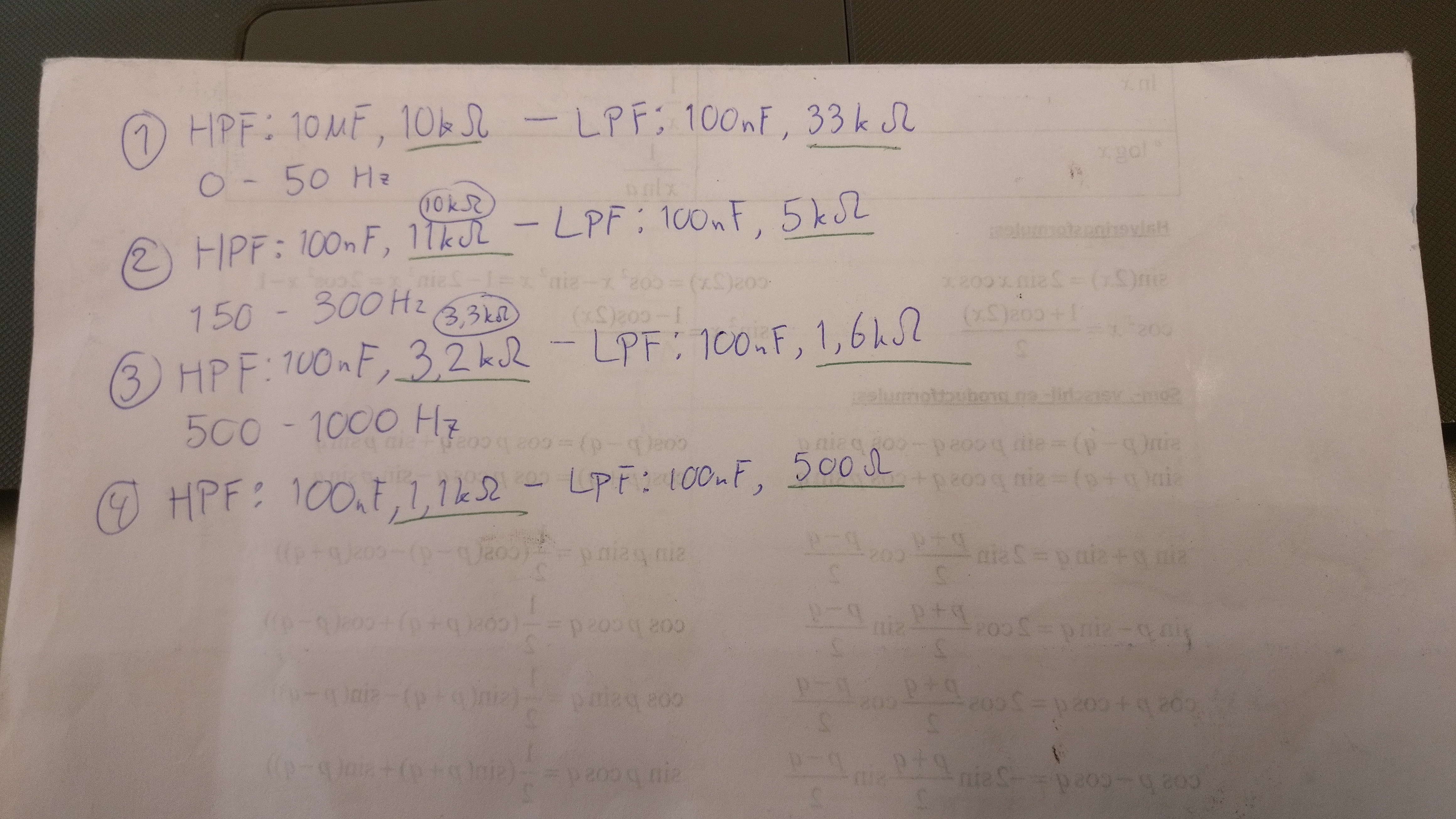

Met de formule fB=1/(2πRC) kunnen we berekenen welke waardes we moeten kiezen voor de weerstand en condensator. Dus, R=1/(2πCfB). Ik heb voor elke frequentie (behalve de eerste, die is 10μF) een C waarde van 100nF gekozen. Elke frequentieband bestaat uit een high pass filter en een low pass filter. Zie de afbeelding voor de waardes die ik heb gekozen. Ook staat daar de basis set-up voor elk filter.

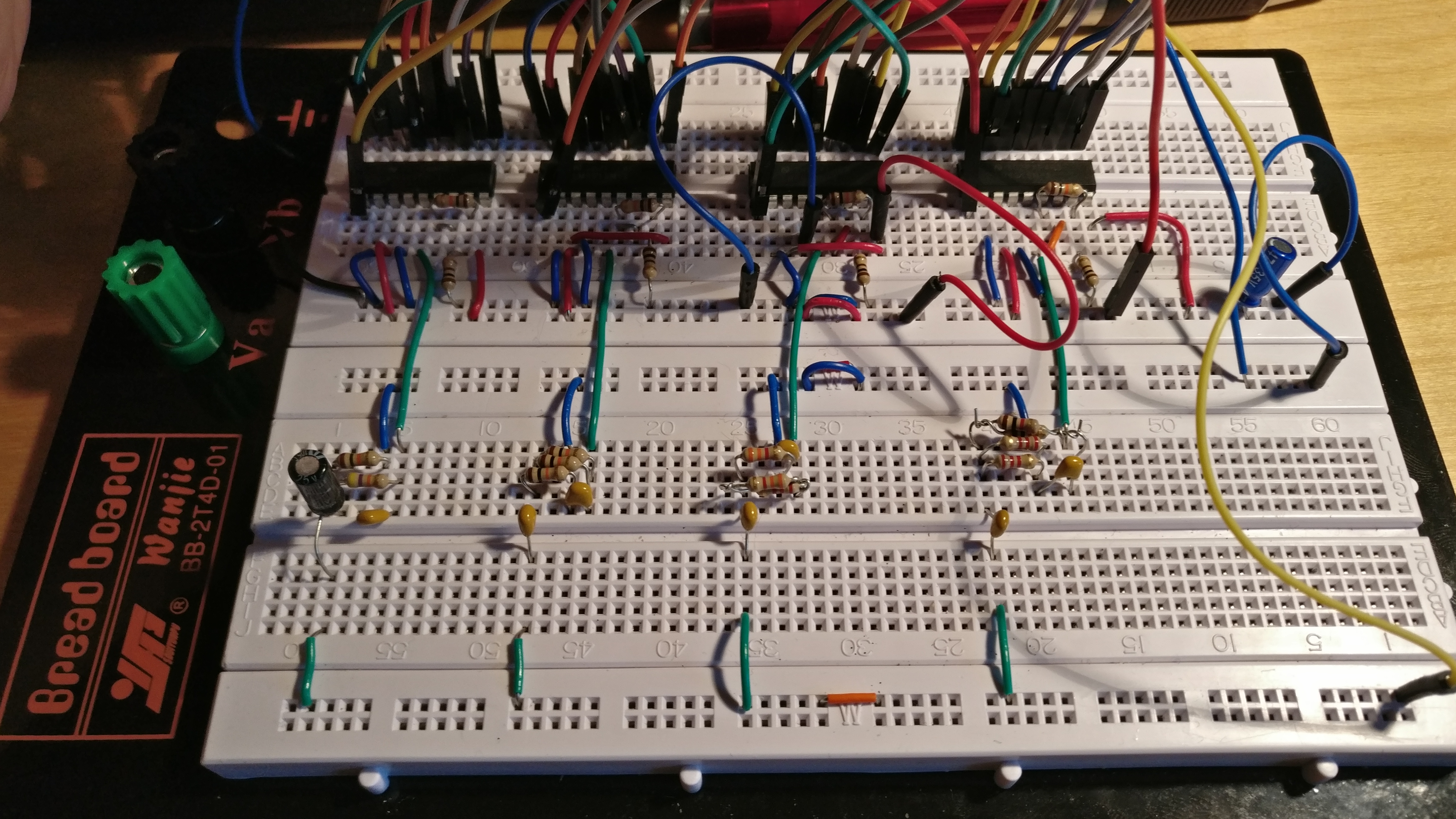

Ik heb deze schakeling overgenomen van de datasheet van de LM3915 en 4 keer gebouwd, 1 voor elke bandfrequentie.

Alle anodes van de LEDs moeten verbonden worden. Omdat op mijn printplaatje de LEDs niet recht naast elkaar pasten, heb ik ze in een zigzag patroon geplaatst.

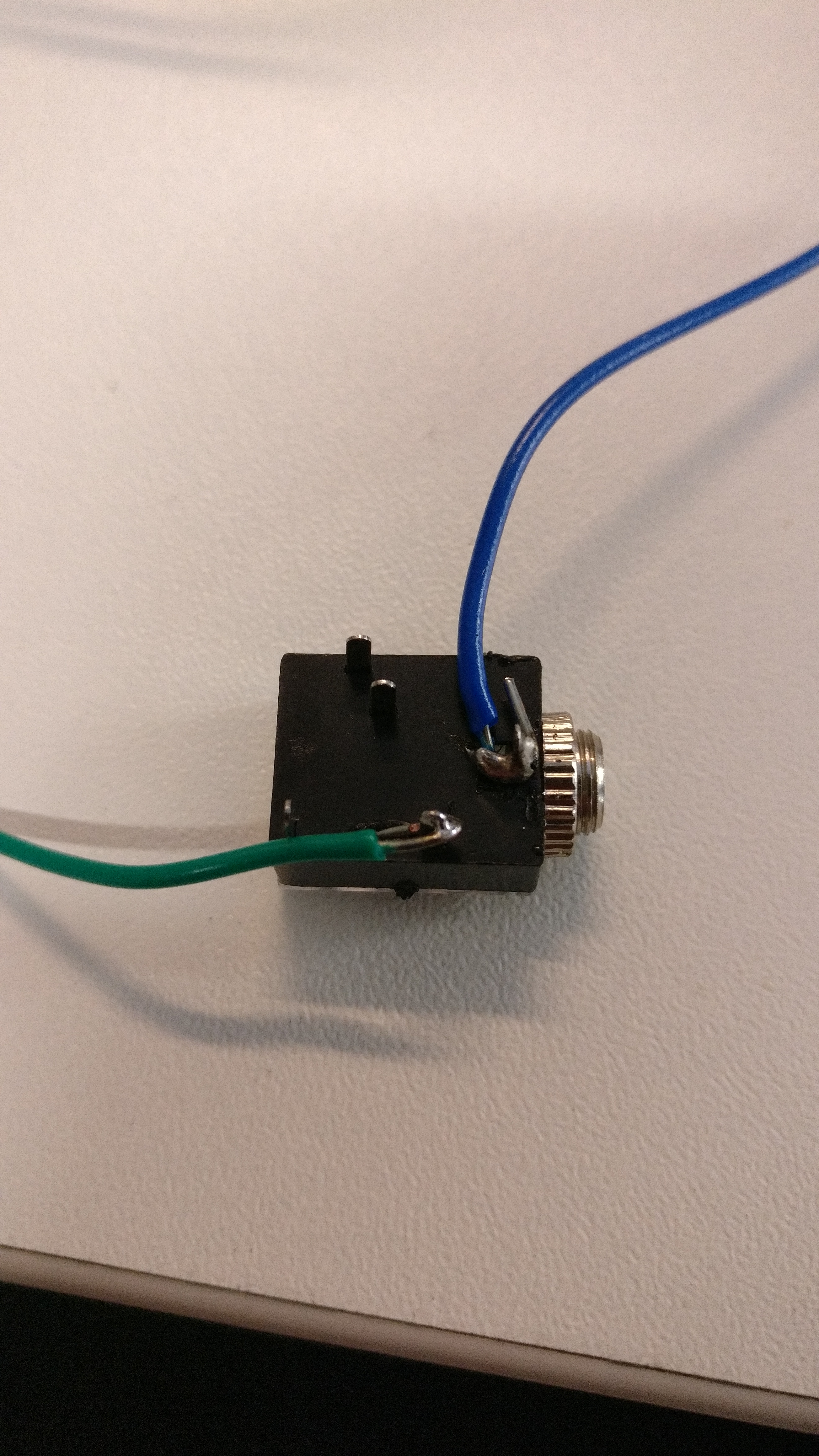

Ook moet de input audio jack gesoldeerd worden, en de audio passthrough.
Plaats tussen de input en passthrough een 10kΩ weerstand. Dit is om de speakers die je aan de passthrough verbind niet op te blazen. De input moet namelijk op max volume staan.
Je zou hier eigenlijk beter een potentiometer van 10kΩ kunnen plaatsten in plaats van een weerstand, maar ik had hier geen tijd meer voor.

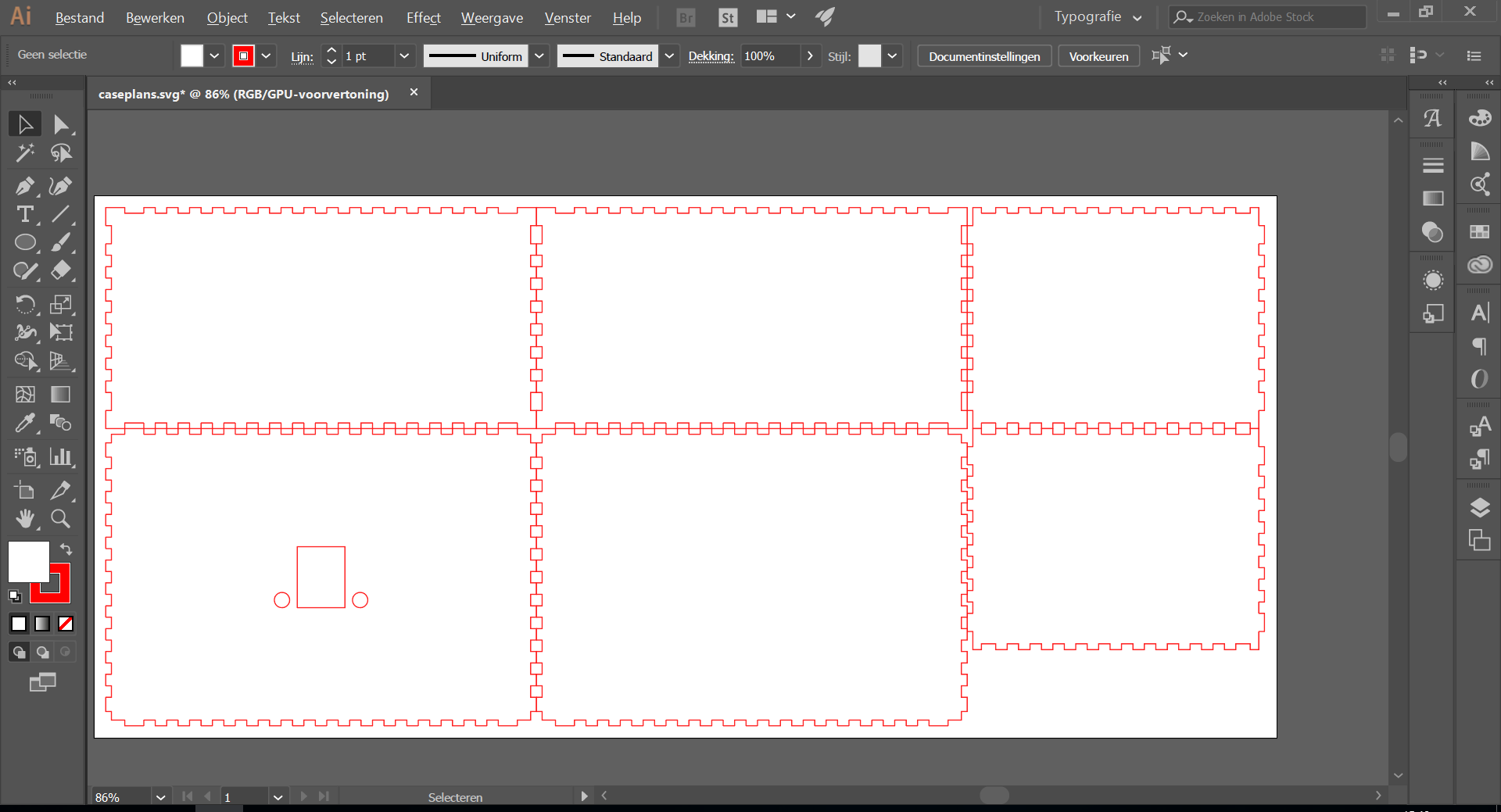

Wegens tijdsrestricties is dit is mij helaas niet meer gelukt. Het design heb ik nog wel kunnen maken.

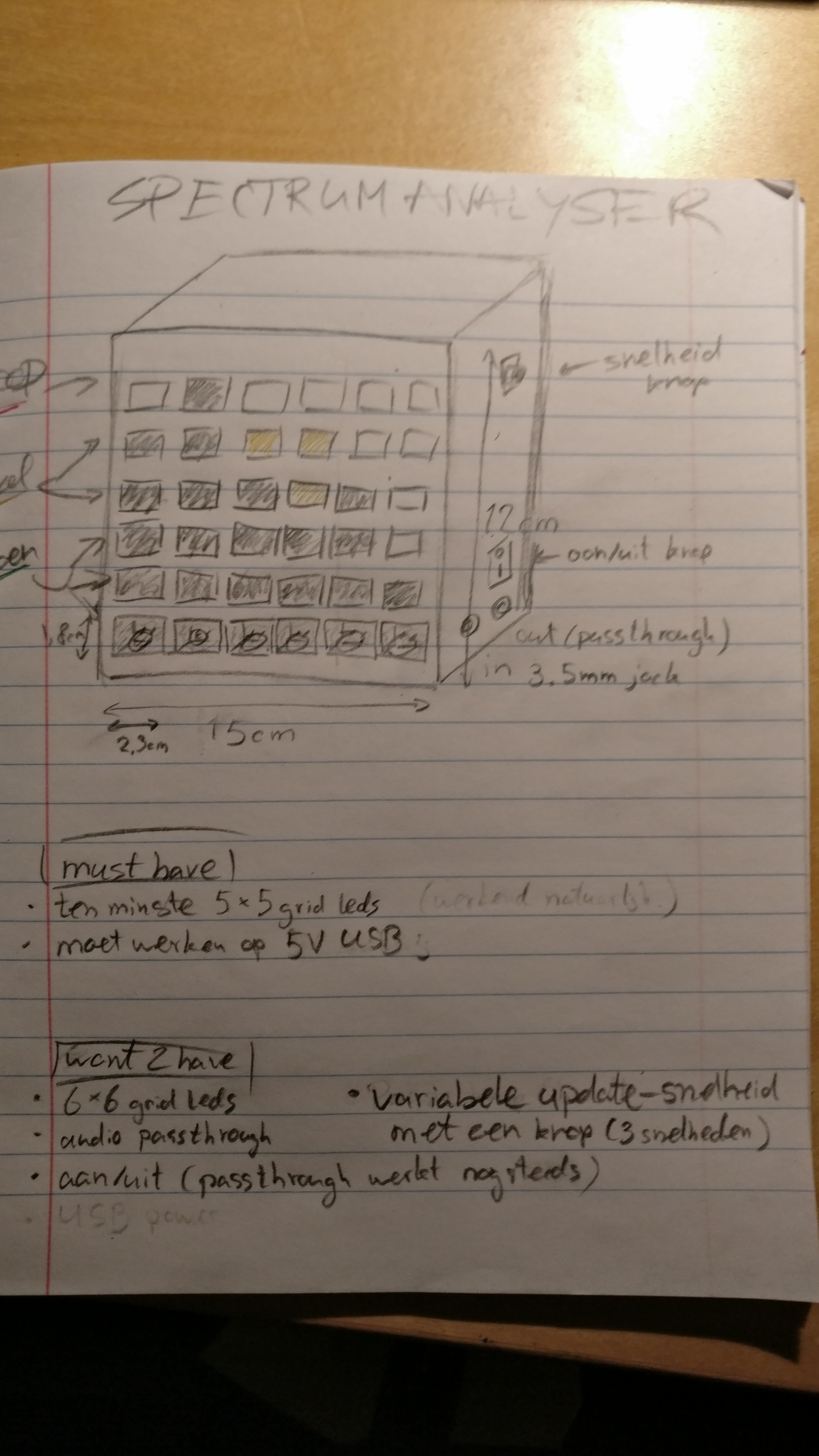

De afmetingen van de behuizing zijn in mijn geval 220×150×110 mm.
